KWALIFIKACJA ELM5 - STYCZEŃ 2021



PYTANIE NR 35.

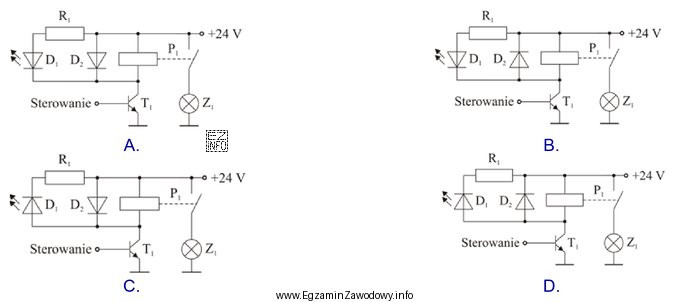

W którym układzie diody D1 i D2 zostały umieszczone tak, aby podczas pracy układu dioda D1 świeciła się, a dioda D2 zabezpieczała przekaźnik przed prądem wstecznym?
W którym układzie diody D<sub>1</sub> i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy, odpowiedź B jest poprawna, ponieważ dioda D1 jest umieszczona w kierunku przewodzenia względem źródła zasilania, co pozwala jej na świecenie podczas pracy układu. Dioda D2 jest umieszczona równolegle do przekaźnika P1 w kierunku zaporowym względem zasilania, co umożliwia jej działanie jako zabezpieczenie przed prądem wstecznym generowanym przez cewkę przekaźnika podczas wyłączania.
