KWALIFIKACJA ELM6 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

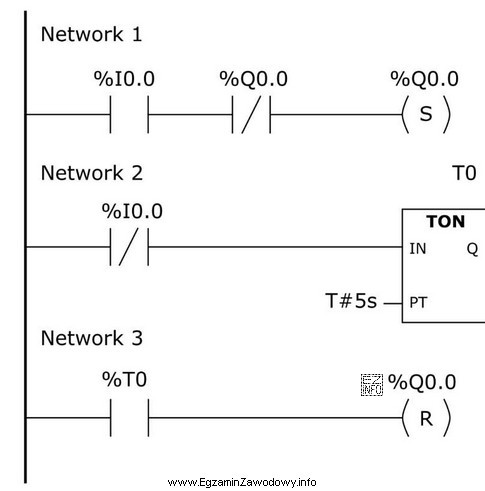

Na podstawie przedstawionego schematu programu sterownika można zidentyfikować, że realizuje on funkcję timera typu TOF (Timer Off-Delay). Blok TOF rozpoczyna odliczanie czasu po wyłączeniu sygnału wejściowego, a wyjście Q zostaje aktywowane po upływie zadanego czasu od momentu wyłączenia sygnału wejściowego. W schemacie Network 2 widzimy, że timer TON (Timer On-Delay) jest aktywowany przez sygnał wejściowy %I0.0, ale jego wyjście nie jest bezpośrednio używane do sterowania wyjściem %Q0.0. Zamiast tego, wyjście Q timera TON jest używane jako sygnał wejściowy dla Network 3, który steruje wyjściem %Q0.0 w sposób opóźniony po wyłączeniu, co odpowiada działaniu timera TOF.
