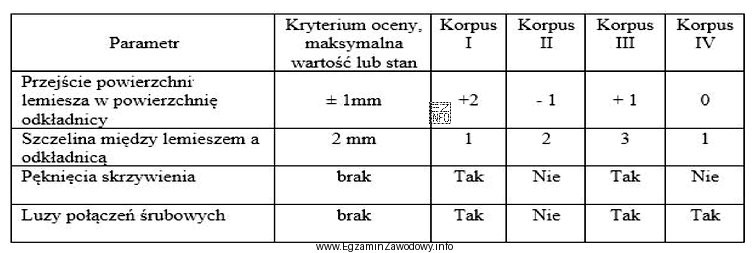

W zadaniu ocena "sprawny technicznie" oznacza spełnienie wszystkich podanych kryteriów jednocześnie. Tabela zestawia parametry z kryteriami (tolerancja lub stan) oraz wyniki dla czterech korpusów. Postępuj metodycznie: dla każdego korpusu sprawdź po kolei każdy wiersz i porównaj z kryterium.
Dlaczego poprawne jest "II"? Korpus II spełnia komplet warunków:
- Przejście powierzchni lemiesza w powierzchnię odkładnicy: kryterium ±1 mm, wynik −1 mm, czyli mieści się w dopuszczalnym zakresie.
- Szczelina między lemieszem a odkładnicą: kryterium maks. 2 mm, wynik 2 mm, czyli na granicy, ale nadal dopuszczalny.
- Pęknięcia i skrzywienia: kryterium "brak", wynik "Nie", czyli wady nie występują.
- Luzy połączeń śrubowych: kryterium "brak", wynik "Nie", czyli połączenia bez luzów.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "I" odpada, bo ma przejście +2 mm, a dopuszczalne jest tylko ±1 mm. Dodatkowo ma pęknięcia/skrzywienia ("Tak" przy wymaganiu "brak") oraz luzy ("Tak"), więc nie spełnia kryteriów jakościowych.
- "III" odpada, bo szczelina wynosi 3 mm, a dopuszczalne jest maks. 2 mm. Ma też pęknięcia/skrzywienia oraz luzy ("Tak"), co samo w sobie dyskwalifikuje.
- "IV" odpada, mimo dobrych wartości liczbowych (przejście 0 mm, szczelina 1 mm), ponieważ występują luzy połączeń śrubowych ("Tak" przy wymaganiu "brak"). To typowy przypadek, gdy jeden niespełniony warunek przekreśla całą ocenę.
Wskazówka egzaminacyjna: w kryteriach typu "brak" odpowiedź "Tak" oznacza występowanie wady, czyli niespełnienie wymagania. Przy tolerancji "±" zawsze sprawdzaj, czy wynik mieści się w przedziale od wartości ujemnej do dodatniej, a nie tylko czy "jest mały".
