Zadanie dotyczy wymiarowania promienia w projekcie kolistego kwietnika. W praktyce projektowej w architekturze krajobrazu okrągłe elementy (np. kwietniki, obrzeża, place, misy) muszą mieć w dokumentacji rysunkowej podaną wielkość w sposób jednoznaczny, tak aby wykonawca mógł prawidłowo wytyczyć obiekt w terenie.

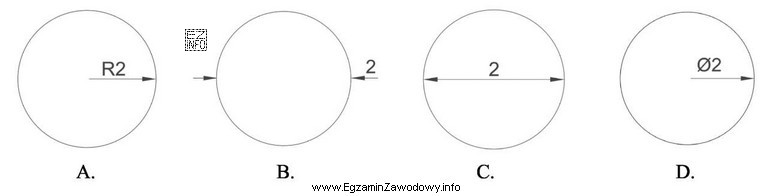

Promień 2,0 m oznacza odległość od środka okręgu do jego krawędzi. Dla kontroli: odpowiada to średnicy 4,0 m, ale w zadaniu wprost wskazano, że ma być zaznaczony promień, nie średnica. Dlatego poprawny jest tylko ten wariant odpowiedzi, który przedstawia oznaczenie promienia zgodne z symbolem zaprezentowanym na rysunku (np. sposób zapisu/strzałki/odcinka wymiarowego przewidziany dla promienia).
Dlaczego pozostałe odpowiedzi są niepoprawne? Najczęściej przedstawiają one:
- oznaczenie średnicy (inna konwencja wymiarowania niż promień),
- zły sposób prowadzenia linii wymiarowej lub jej zakończeń (np. niezgodny z pokazanym na rysunku wzorem),
- oznaczenie innego parametru niż promień (np. odległości liniowej), mimo że liczba 2,0 m może się pojawiać.
Wskazówka egzaminacyjna: w takich pytaniach najpierw ustal, co jest wymiarowane (promień czy średnica), potem sprawdź jednostkę i wartość, a na końcu dopasuj wariant graficzny do wzoru z rysunku. To ogranicza błędy wynikające z automatycznego kojarzenia okręgu wyłącznie ze średnicą.
