Pytanie dotyczy doboru charakterystyki czasowo-prądowej wyłącznika nadprądowego w sytuacji, gdy wcześniej w prostowniku półprzewodnikowym (z tyrystorami) zastosowano wkładki topikowe szybkie. Sens takiego doboru jest praktyczny: elementy energoelektroniczne (np. tyrystory) są zwykle wrażliwe na skutki zwarć i przeciążeń, a kluczowe jest możliwie szybkie ograniczenie czasu przepływu prądu uszkodzeniowego.

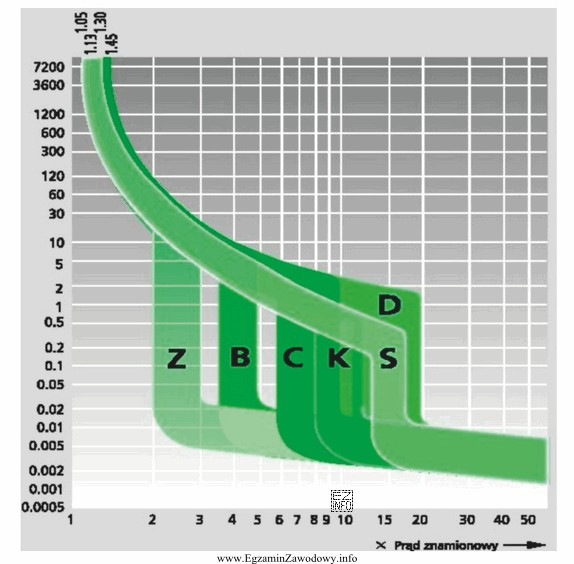

Odpowiedź "Z" jest uzasadniona tym, że ten typ charakterystyki jest kojarzony z najszybszym zadziałaniem i najniższym progiem zadziałania spośród podanych liter. W kontekście zastępowania "szybkich" wkładek topikowych logika doboru prowadzi do wyboru charakterystyki, która zadziała wcześniej niż typowe rozwiązania dla obwodów ogólnych.
Dlaczego pozostałe odpowiedzi nie pasują do założenia pytania?
- "B" jest bardzo popularna w instalacjach ogólnych, ale jej typowe zastosowanie to obwody o mniejszych prądach rozruchowych (np. oświetlenie, gniazda). Popularność bywa pułapką: student może wybrać ją "z przyzwyczajenia", mimo że pytanie dotyczy ochrony elementów wrażliwych i nawiązuje do szybkich wkładek.
- "C" jest zwykle wybierana tam, gdzie występują większe prądy załączania (np. część odbiorników indukcyjnych). To kierunek przeciwny do intencji pytania, bo kontekst "szybkich" wkładek sugeruje potrzebę szybszego reagowania, a nie tolerowania wyższych prądów chwilowych.
- "K" bywa kojarzona z obwodami o szczególnych wymaganiach (np. większe prądy rozruchowe), więc łatwo o błąd przez skojarzenie litery z "bardziej specjalistycznym" rozwiązaniem. Jednak pytanie nie dotyczy rozruchu silników, tylko zastępstwa dla szybkich wkładek topikowych w prostowniku.
Wskazówka egzaminacyjna: gdy w treści pojawia się informacja o szybkich wkładkach topikowych i elementach półprzewodnikowych, kluczowe jest skojarzenie tego z maksymalnie szybkim wyłączeniem i doborem charakterystyki o niskim progu zadziałania. W tym zestawie odpowiedzi odpowiada temu "Z".
