KWALIFIKACJA ELE2 - CZERWIEC 2015

PYTANIE NR 13.
W sieci jakiego typu należy zamontować gniazdo przedstawione na rysunku?

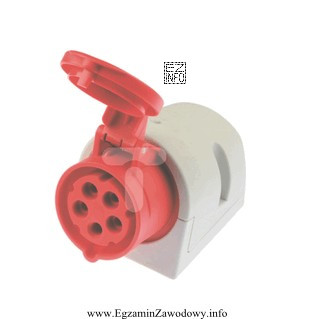

Ilustracja przedstawia gniazdo elektryczne typu przemysłowego, które jest przeznaczone do montażu w sieci typu TN-S.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ TN-S oznacza, że przewód ochronny PE i neutralny N są prowadzone oddzielnie w całej instalacji. Gniazdo przeznaczone do takiej sieci ma osobny styk ochronny oraz osobny tor neutralny (bez przewodu PEN). Dlatego właściwym typem sieci jest TN-S.

Pełne wyjaśnienie:

W układach sieciowych niskiego napięcia kluczowe jest rozróżnienie funkcji przewodu ochronnego i neutralnego oraz to, czy w instalacji występuje przewód łączący te funkcje.

Dlaczego poprawne jest "TN-S"?
W sieci TN-S przewód ochronny PE i przewód neutralny N są rozdzielone (prowadzone jako dwa oddzielne przewody) od źródła zasilania aż do odbiornika. Osprzęt (w tym gniazda) przeznaczony do takiego rozwiązania zakłada istnienie osobnego zacisku/styku dla PE oraz osobnego dla N. W praktyce oznacza to brak przewodu PEN w obwodzie odbiorczym.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "TN-C" opisuje układ, w którym funkcje ochronna i neutralna są połączone w jednym przewodzie PEN. To inna koncepcja prowadzenia przewodów niż w TN-S, więc nie odpowiada gniazdu wymagającemu osobnego PE i N.
  • "TT" to układ, w którym punkt neutralny źródła jest uziemiony, ale części przewodzące dostępne instalacji są uziemiane lokalnie (ochrona zależy m.in. od właściwego uziemienia i doboru zabezpieczeń). To nie jest klasyfikacja oparta na stosowaniu PEN jak w TN-C ani na pełnym rozdziale jak w TN-S, więc nie pasuje do identyfikacji wskazującej na rozdzielone PE i N w danej instalacji.
  • "IT" charakteryzuje się izolowanym (lub uziemionym przez impedancję) punktem neutralnym źródła. Stosuje się go w szczególnych warunkach (np. gdy wymagana jest wysoka ciągłość zasilania). Zwykłe gniazdo z wydzielonym stykiem ochronnym i torem neutralnym nie jest samo w sobie wyznacznikiem sieci IT.

Wskazówka egzaminacyjna: patrz na to, czy w danej koncepcji instalacji występuje PEN (wtedy to TN-C) czy są dwa oddzielne przewody PE i N (wtedy TN-S). To najczęstsza oś rozróżnienia w zadaniach praktycznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TN-S to układ, w którym przewód ochronny PE i neutralny N są rozdzielone na całej długości instalacji. Oznacza to brak przewodu PEN w obwodach odbiorczych i osobne zaciski dla PE oraz N w osprzęcie.
W TN-S występują dwa oddzielne przewody: PE i N. W TN-C jest jeden przewód PEN pełniący obie funkcje. Jeśli w danym obwodzie masz osobny PE i osobny N (np. w kablu wielożyłowym), to wskazuje na TN-S.
Rozdzielenie PE i N poprawia bezpieczeństwo i ogranicza ryzyko pojawienia się niebezpiecznego napięcia na częściach dostępnych przy przerwie przewodu neutralnego. W TN-S funkcja ochronna ma własny przewód PE, więc nie przenosi prądów roboczych tak jak PEN.
Nie. Sam bolec/styk ochronny oznacza obecność toru ochronnego, ale nie przesądza o układzie (TN-S, TN-C, TT). O typie układu decyduje m.in. to, czy N i PE są rozdzielone oraz jak rozwiązano uziemienie i przewód PEN w instalacji.
W TT punkt neutralny źródła jest uziemiony, a części przewodzące dostępne instalacji są uziemiane lokalnie (osobny uziom instalacji). W TN-S części dostępne są połączone z uziemionym punktem źródła przez przewód ochronny PE w sieci. Różni się więc sposób zapewnienia ochrony.
Układ IT stosuje się tam, gdzie liczy się wysoka ciągłość zasilania i ograniczenie skutków pierwszego doziemienia, np. w wybranych instalacjach specjalnych. Charakteryzuje go izolowany (lub przez impedancję) punkt neutralny źródła oraz szczególne wymagania dotyczące kontroli stanu izolacji.
Kluczowe są oznaczenia PE, N i PEN. Jeśli występuje PEN, to jest to wariant TN-C (lub TN-C-S w części instalacji). Jeśli w całym rozpatrywanym obwodzie PE i N są osobno, odpowiada to koncepcji TN-S.
W TN-S N i PE mają różne funkcje: N przenosi prądy robocze, a PE służy do ochrony. Ich łączenie może spowodować przepływ prądu roboczego przez przewód ochronny i podnieść potencjał obudów urządzeń, co pogarsza warunki ochrony przeciwporażeniowej.
Najczęściej myli się TN-S z TN-C, bo oba zaczynają się od "TN", oraz automatycznie wybiera się odpowiedź "najbardziej znaną" bez analizy przewodów PE/N/PEN. Błędem jest też utożsamianie samego styku ochronnego z konkretnym układem sieci.
Ucz się na schematach: osobno dla TN-S, TN-C, TT i IT. Trenuj rozpoznawanie przewodów PE, N i PEN w kablach oraz w rozdzielnicach. Pomaga też zestawienie: "PEN = TN-C", "PE i N osobno = TN-S" oraz analiza, gdzie i jak realizowane jest uziemienie.
info

Statystycznie 43% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Układ TN-S oznacza, że przewód ochronny PE i neutralny N są prowadzone oddzielnie w całej instalacji."

Źródła:

  • PN-HD 60364-4-41:2017-09 (lub nowsza) Instalacje elektryczne niskiego napięcia – Ochrona dla zapewnienia bezpieczeństwa – Ochrona przed porażeniem elektrycznym, rozdział dot. środków ochrony i układów sieci
  • PN-HD 60364-5-54:2011 (lub nowsza) Instalacje elektryczne niskiego napięcia – Dobór i montaż wyposażenia elektrycznego – Uziemienia, przewody ochronne i przewody ochronno-neutralne, część dot. przewodów PE/N/PEN
  • IEC 60364-1 (Low-voltage electrical installations – Fundamental principles), część dot. definicji układów sieci TN/TT/IT i przewodów ochronnych/neutralnych

Materiały:

  • Normy i poradniki dotyczące układów sieciowych TN/TT/IT (materiały do instalacji nn)
  • Podręczniki do kwalifikacji elektrycznych obejmujące ochronę przeciwporażeniową
  • Schematy poglądowe układów sieci i przewodów PE/N/PEN
