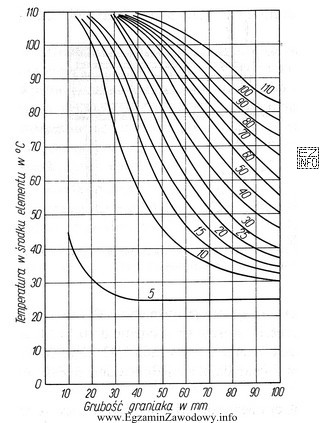

W tym typie zadania kluczowa jest umiejętność poprawnego odczytu z nomogramu, a nie wykonywanie obliczeń. Nomogram przedstawia zależność temperatury w środku elementu od jego grubości (oś X) oraz czasu parzenia (rodzina krzywych opisanych minutami).
Aby wyznaczyć temperaturę dla elementu o grubości 60 mm po 40 minutach:
- odszukaj na osi X wartość 60 mm,
- znajdź krzywą oznaczoną 40 (czas w minutach),
- zaznacz punkt przecięcia i przenieś go poziomo na oś Y, aby odczytać temperaturę.
Dla tych danych punkt leży pomiędzy 60°C a 70°C, bliżej 70°C, co daje około 68°C. To wartość przybliżona, ponieważ odczyt z wykresu ma charakter szacunkowy (zależny od skali i grubości linii).
Pozostałe odpowiedzi są typowymi "pułapkami" wynikającymi z odczytu z innej krzywej czasowej:
• 75°C odpowiada dłuższemu czasowi parzenia (około 50 min), więc jest zbyt wysokie dla 40 min.
• 82°C odpowiada jeszcze dłuższemu czasowi (około 60 min), więc także zawyża wynik.
• 88°C wiąże się z kolejną krzywą (około 70 min) i jest zdecydowanie za wysokie dla 40 min.
W praktyce (np. przed gięciem) zbyt niska temperatura rdzenia może powodować pęknięcia i trudności w kształtowaniu, a zbyt wysoka może pogarszać właściwości drewna. Dlatego operator powinien konsekwentnie kontrolować trzy elementy odczytu: grubość, czas i dopiero potem temperaturę.
