KWALIFIKACJA ELM2 - STYCZEŃ 2015



PYTANIE NR 39.

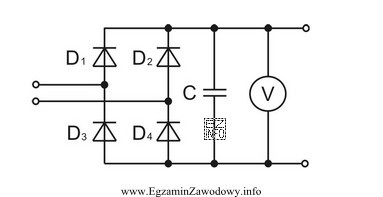

W typowym zasilaczu sieciowym transformator dostarcza napięcie skuteczne 11,2 V. Po uwzględnieniu spadku napięcia na diodach i podniesieniu go do wartości maksymalnej na kondensatorze woltomierz wskaże około
W typowym zasilaczu sieciowym transformator dostarcza napięcie skuteczne 11,2 V.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W typowym zasilaczu sieciowym transformator dostarcza napięcie skuteczne 11,2 V. Napięcie maksymalne po wyprostowaniu i podniesieniu do wartości maksymalnej na kondensatorze wynosi około 15,84 V. Po uwzględnieniu spadku napięcia na diodach prostowniczych (około 1,4 V), napięcie na kondensatorze wynosi około 14,44 V. Zaokrąglając do najbliższej wartości z podanych odpowiedzi, otrzymujemy 14 V.
