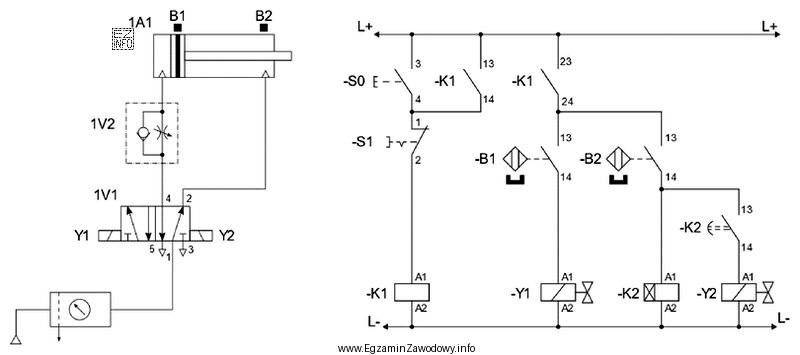

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się. Mimo zadziałania przekaźnika czasowego K2 i odliczenia czasu 10 sekund, tłoczysko nie wysuwa się. Powodem wadliwej pracy układu może być usterka polegająca na
W układzie elektropneumatycznym przedstawionym na rysunku po wciśnię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu układu elektropneumatycznego, po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 powinno się wysunąć. Jeśli po zadziałaniu przekaźnika czasowego K2 i odliczeniu czasu 10 sekund tłoczysko nie wysuwa się, to sugeruje to problem z elementem sterującym ruchem tłoczyska po upływie tego czasu. W tym przypadku jest to zawór Y2, który powinien zostać aktywowany po zadziałaniu przekaźnika czasowego K2. Nieciągłość połączenia -Y2:A2/L- oznaczałaby, że sygnał sterujący nie dociera do zaworu Y2, co uniemożliwia wysunięcie tłoczyska siłownika. Pozostałe odpowiedzi nie pasują do opisanego scenariusza, ponieważ nie dotyczą bezpośrednio działania zaworu Y2 po upływie czasu 10 sekund.
