KWALIFIKACJA ELM3 - STYCZEŃ 2024



PYTANIE NR 33.

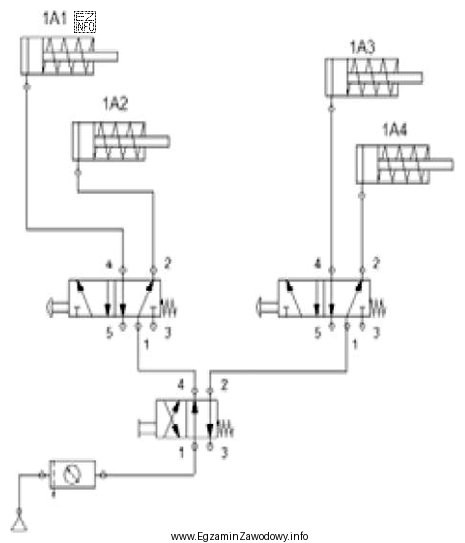

W układzie pneumatycznym przedstawionym na ilustracji po włączeniu zasilania jako pierwszy wysunie się siłownik oznaczony symbolem
W układzie pneumatycznym przedstawionym na ilustracji po włączeniu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat układu pneumatycznego, widzimy, że po włączeniu zasilania powietrze przepływa przez elektrozawór 1, który jest w pozycji domyślnej przekierowującej powietrze do siłownika 1A2. Siłowniki 1A1, 1A3 i 1A4 są połączone z innymi elektrozaworami, które w stanie domyślnym nie są zasilane, więc siłownik 1A2 jako pierwszy otrzyma powietrze i się wysunie.
