KWALIFIKACJA MEP1 - CZERWIEC 2020



PYTANIE NR 38.

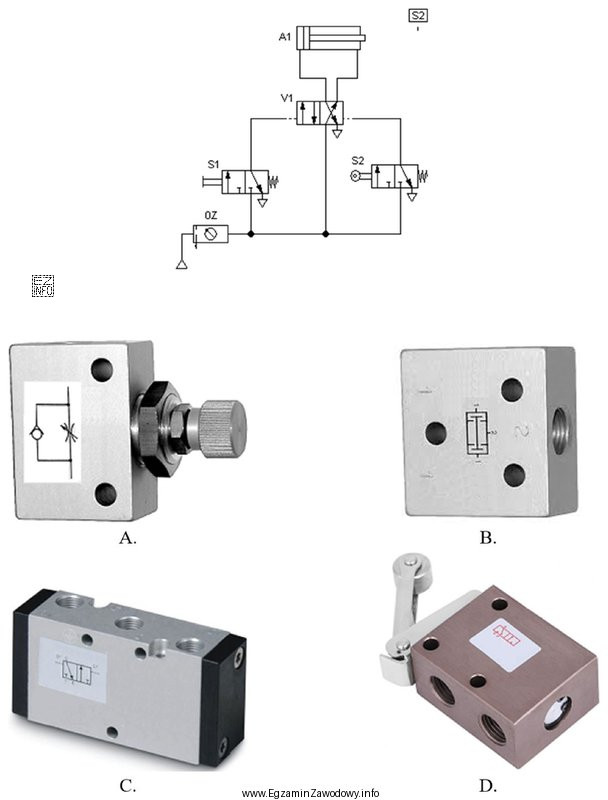

W układzie pneumatycznym uszkodzeniu uległ element oznaczony na schemacie jako S2. Element, którym należy go zastąpić, jest przedstawiony na rysunku oznaczonym literą
W układzie pneumatycznym uszkodzeniu uległ element oznaczony na schemacie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat układu pneumatycznego, element S2 jest zaworem sterowanym elektrycznie. Porównując zdjęcia elementów A, B, C i D z symbolem na schemacie, jedynie element D posiada identyczne oznaczenia i strukturę, co wskazuje na jego zgodność z elementem S2 na schemacie.
