KWALIFIKACJA ELE5 - CZERWIEC 2018 (test 2)



PYTANIE NR 10.

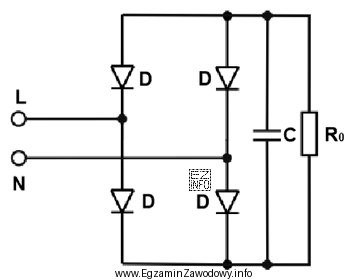

W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R0 pobiera znamionowy prąd o wartości 20 A. Pojemność kondensatora wynosi 1 mF. Którą z wymienionych diod można zastosować w miejsce uszkodzonej?
W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wybór diody "D22-20R-04" jako zamiennika uszkodzonej diody w układzie prostego jednofazowego przekształtnika AC-DC jest uzasadniony jej zdolnością do przewodzenia prądu o wartości 20 A, co odpowiada znamionowemu prądowi odbiornika R0. Ponadto, wyższa tolerancja napięciowa sugerowana przez oznaczenie "-04" zapewnia lepszą adaptację do napięcia sieciowego 230 V.
