KWALIFIKACJA ELM3 - STYCZEŃ 2022



PYTANIE NR 40.

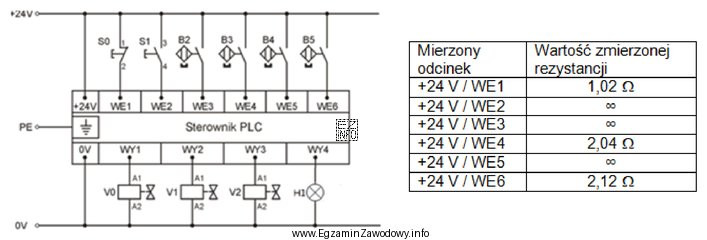

W układzie przedstawionym na ilustracji wykonano pomiary rezystancji pomiędzy punktem zasilania +24 V a kolejnymi punktami wejściowymi sterownika PLC. Otrzymane wyniki zapisano w tabeli. Które elementy (łączniki sterownicze, kontaktrony) powinny zostać wymienione?
W układzie przedstawionym na ilustracji wykonano pomiary rezystancji pomię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat i tabelę wartości rezystancji, zauważamy, że normalne wartości rezystancji dla sprawnych połączeń powinny być niskie (jak w przypadku WE1, WE4 i WE6). Wysokie wartości rezystancji (nieskończoność) wskazują na przerwę w obwodzie. WE2 i WE5 mają rezystancję nieskończoną, co wskazuje na przerwę w obwodzie na łącznikach B3 i B5.
