KWALIFIKACJA ELE2 - STYCZEŃ 2019



PYTANIE NR 28.

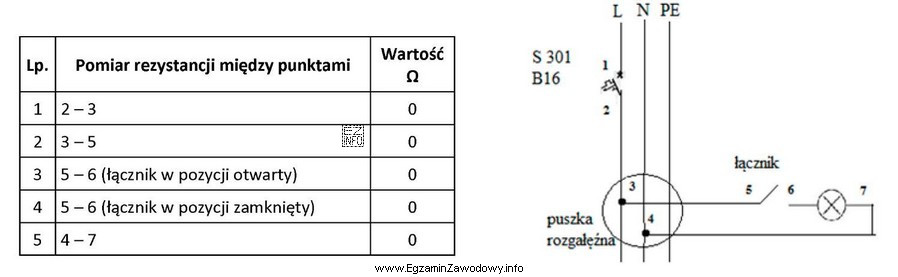

W układzie przedstawionym na rysunku łącznik nie powoduje wyłączenia żarówki. W celu zdiagnozowania usterki wykonano pomiary, których wyniki zapisano w tabeli.
W układzie przedstawionym na rysunku łącznik nie powoduje wyłą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów rezystancji między różnymi punktami układu elektrycznego, które wynoszą 0 Ω, można stwierdzić, że występuje zwarcie międzyprzewodowe. Rezystancja między punktami 5 – 6 w pozycji otwartej łącznika powinna być nieskończona, ponieważ obwód jest otwarty i prąd nie powinien przepływać. Skoro rezystancja wynosi 0 Ω, oznacza to, że istnieje niepożądane połączenie (zwarcie) między tymi punktami, co powoduje, że żarówka jest cały czas zaświecona, niezależnie od pozycji łącznika.
