KWALIFIKACJA ELE2 - STYCZEŃ 2020 (test 2)



PYTANIE NR 36.

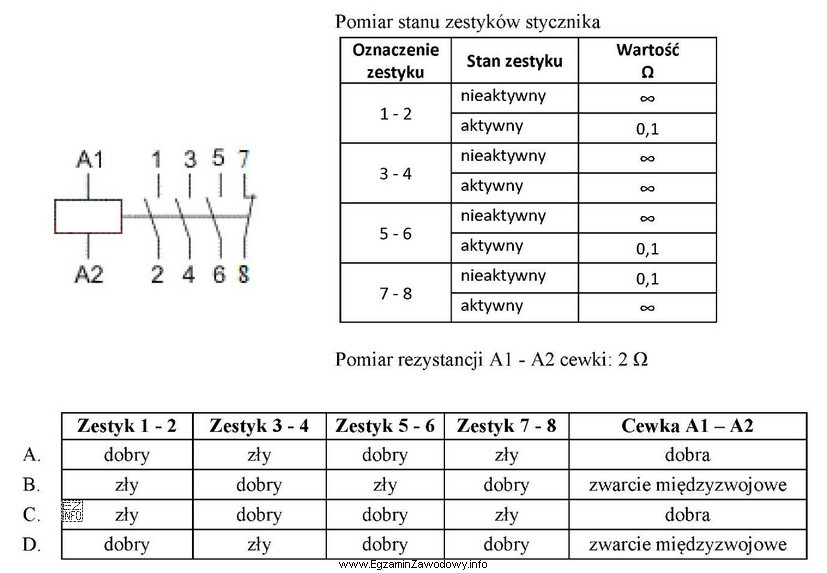

Na podstawie przedstawionego schematu oraz przedstawionych wyników pomiarów zlokalizuj usterkę typowego stycznika w układzie 1-fazowym, 230V.
Na podstawie przedstawionego schematu oraz przedstawionych wyników pomiarów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zgodnie z przedstawionym schematem i wynikami pomiarów, zestyk 3-4 powinien być aktywny (zamknięty), a jego rezystancja powinna wynosić około 0,1 Ω. Jednak wynik pomiaru wskazuje nieskończoność (zestyk nie jest zamknięty), co oznacza, że zestyk 3-4 jest uszkodzony. Pozostałe zestyki i cewka mają prawidłowe wskazania, co wyklucza odpowiedzi A, B i C.
