KWALIFIKACJA ELE2 - CZERWIEC 2017 (test 2)

PYTANIE NR 36.
W celu wykrycia przerw w instalacji elektrycznej obciążonej grzejnikiem jednofazowym, której schemat przedstawiono na rysunku, dokonano pomiarów rezystancji między jej odpowiednimi zaciskami przy wyłączonych F1 i F2. Na podstawie wyników pomiarów przedstawionych w tabeli określ, który przewód w tej instalacji posiada przerwę.

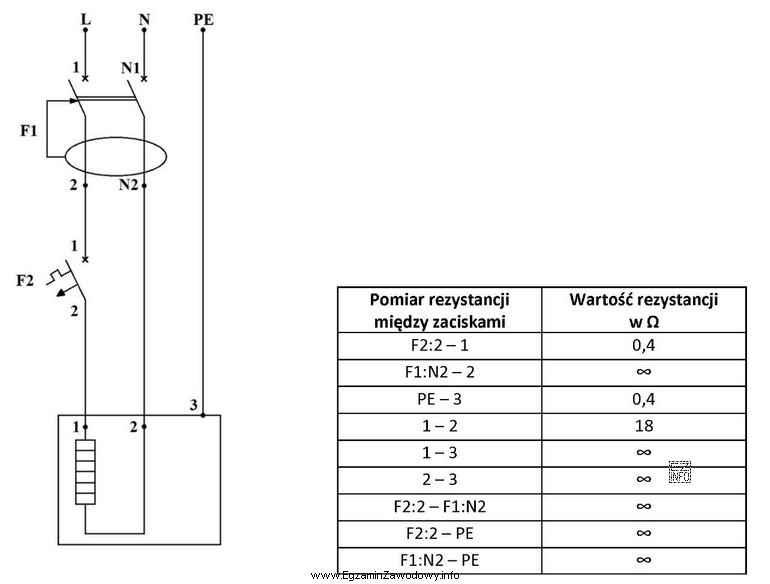

Ilustracja przedstawia schemat instalacji elektrycznej z grzejnikiem jednofazowym oraz tabelę z wynikami pomiarów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość ∞ oznacza przerwę w obwodzie, a ok. 0,4 Ω świadczy o ciągłości przewodu/połączeń. Skoro pomiar między F1:N2 i 2 daje ∞, to odcinek neutralny między tymi zaciskami jest przerwany. Pozostałe wyniki (np. 1–2 = 18 Ω) odpowiadają rezystancji grzejnika, a nie przerwie.

Pełne wyjaśnienie:

W lokalizacji przerwy w instalacji kluczowa jest interpretacja rezystancji mierzonych przy odłączonym zasilaniu i rozłączonych aparatach F1 oraz F2. W praktyce:

  • wartość bliska zeru (np. 0,4 Ω) oznacza ciągłość przewodu i poprawne połączenia zacisków,
  • wartość (nieskończona) oznacza brak ciągłości, czyli przerwę,
  • wartość pośrednia (np. 18 Ω) może oznaczać rezystancję odbiornika (tu: grzejnika), a nie uszkodzenie przewodu.

W przedstawionym obwodzie grzejnik jest odbiornikiem rezystancyjnym włączonym między zaciski 1 i 2. Przewód fazowy (L) przechodzi kolejno przez tory F1 (1–2) i F2 (1–2) do zacisku 1 grzejnika, a przewód neutralny (N) przechodzi przez tor F1 (N1–N2) do zacisku 2 grzejnika. Przewód ochronny (PE) jest doprowadzony do zacisku 3.

Najbardziej rozstrzygający jest wynik F1:N2 – 2 = ∞. Między tymi punktami powinna występować bezpośrednia ciągłość przewodu neutralnego (to ten sam tor N prowadzony do odbiornika). Skoro miernik pokazuje ∞, oznacza to przerwę w przewodzie neutralnym na odcinku pomiędzy zaciskami F1:N2 i 2.

Dlaczego pozostałe odpowiedzi nie pasują do danych?

  • Odpowiedź "Fazowy między zaciskami F2:2 i 1" nie zgadza się z pomiarem F2:2 – 1 = 0,4 Ω, który potwierdza ciągłość tego odcinka.
  • Odpowiedź "Neutralny między zaciskami N i F1:N1" nie jest wspierana przez przedstawione rozstrzygające wskazanie; dodatkowo brak ciągłości na zasilaniu N zwykle zaburzyłby logikę dalszych pomiarów toru neutralnego. Tu przerwa jest zlokalizowana dalej, między F1:N2 a zaciskiem 2 odbiornika.
  • Odpowiedź "Fazowy między zaciskami F1:1 i 2" również nie pasuje, bo tor fazowy daje pomiar ciągłości na sprawdzanych odcinkach (m.in. niska rezystancja na torze F2). Gdyby faza była przerwana w F1, oczekiwalibyśmy braku ciągłości w odpowiednim miejscu toru L.

Wskazówka egzaminacyjna: zawsze najpierw znajdź w schemacie gdzie powinien być bezpośredni przewód (ciągłość), a dopiero potem porównuj z tabelą. Pomiary "między różnymi obwodami" (np. między L, N i PE) przy rozłączonych F1/F2 mogą naturalnie dawać ∞ i nie oznaczają usterki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wskazanie (nieskończoność) oznacza, że miernik nie widzi połączenia elektrycznego między punktami pomiaru, czyli występuje przerwa w obwodzie. W diagnostyce instalacji to typowy sygnał: gdzie powinna być ciągłość, a jest ∞, tam szuka się uszkodzenia przewodu lub zacisku.
Ciągłość przewodu zwykle daje bardzo małą rezystancję (np. rzędu ułamków oma), wynikającą z oporu przewodu i połączeń. Jeśli w tabeli widzisz np. 0,4 Ω, to jest to typowy odczyt dla sprawnego odcinka wraz z rezystancją przewodów pomiarowych i styków, a nie przerwa.
Wartość 18 Ω może odpowiadać rezystancji odbiornika (tu: grzejnika) włączonego między zaciski 1 i 2. Odbiornik rezystancyjny celowo ma określoną rezystancję, więc wynik nie jest "zerowy". Przerwa dawałaby raczej ∞, a nie stabilną, sensowną wartość.
W typowym obwodzie jednofazowego odbiornika są trzy żyły: fazowa (L), neutralna (N) oraz ochronna (PE). L i N tworzą tor zasilania odbiornika, a PE służy do ochrony przeciwporażeniowej (połączenie obudowy z uziemieniem/PE), co widać w schematach jako osobny przewód ochronny.
Pomiar rezystancji stosuje się głównie przy wyłączonym zasilaniu, gdy chcemy znaleźć przerwę albo sprawdzić ciągłość przewodu i połączeń. Pomiar napięcia wymaga zasilonego obwodu i służy do sprawdzenia obecności zasilania. Do lokalizacji przerwy w przewodzie często wygodniejsza i bezpieczniejsza jest metoda rezystancyjna.
Wyłączenie F1 i F2 dzieli obwód na odcinki i eliminuje przypadkowe drogi przepływu przez odbiornik lub inne gałęzie. Dzięki temu wynik pomiaru mówi o konkretnym fragmencie instalacji. Gdyby aparaty były załączone, część pomiarów mogłaby przechodzić przez grzejnik i utrudniać jednoznaczną lokalizację przerwy.
  1. Odłącz zasilanie i upewnij się, że obwód jest beznapięciowy.
  2. Wybierz punkty, między którymi powinna być ciągłość.
  3. Mierz rezystancję: niska = odcinek sprawny, = przerwa.
  4. Zawężaj obszar, dzieląc obwód na krótsze odcinki (zaciski, łączniki, złącza).
To systematyczna metoda eliminacji kolejnych fragmentów.
Tak. Między przewodem PE a zaciskiem ochronnym urządzenia powinna być ciągłość, co zwykle daje niski wynik w omach (np. ułamki Ω). Taki pomiar potwierdza, że połączenie ochronne jest wykonane poprawnie i nie ma przerwy na przewodzie ochronnym ani na jego zaciskach.
Najczęściej myli się: rezystancję odbiornika z usterką (np. uznanie 18 Ω za przerwę) oraz błędnie interpretuje ∞ w miejscach, gdzie aparaty rozłączają obwód. Częsty jest też skrót myślowy "∞ = zawsze awaria" bez sprawdzenia, czy w danym miejscu połączenie w ogóle powinno istnieć.
Ćwicz łączenie trzech elementów: schematoczekiwane połączeniawniosek z pomiaru. Dobrą metodą jest rysowanie toru L, N i PE innymi kolorami oraz zaznaczanie, gdzie powinien być wynik niski, a gdzie ∞. Na egzaminie najpierw analizuj schemat, dopiero potem tabelę.
info

Około 36% zdających odpowiada poprawnie na to pytanie. bardzo trudne

W praktyce zawodowej kluczowe jest to, że wartość ∞ oznacza przerwę w obwodzie, a ok. 0,4 Ω świadczy o ciągłości przewodu/połączeń.
