KWALIFIKACJA ELM4 - STYCZEŃ 2024



PYTANIE NR 28.

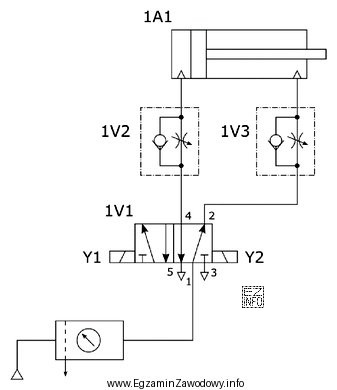

W układzie przedstawionym na rysunku zawory 1V2 i 1V3 posiadają ustawione natężenie przepływu równe
50%. Które z podanych działań regulacyjnych wprowadzonych w układzie spowoduje wydłużenie czasu wysuwania tłoczyska siłownika 1A1?
W układzie przedstawionym na rysunku zawory 1V2 i 1V3
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zmniejszenie przepływu dla zaworu 1V3 spowoduje, że olej hydrauliczny będzie wolniej wypływał z siłownika 1A1 podczas jego wysuwania, co wydłuży czas tego procesu. Zmniejszenie przepływu oleju przez zawór 1V3 zwiększa opór hydrauliczny, przez co tłoczek siłownika porusza się wolniej.
