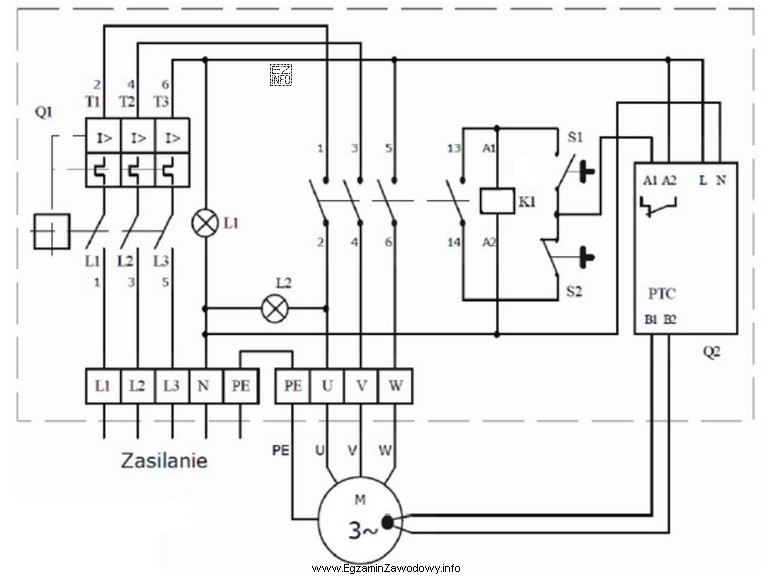

Objaw "po około 30 minutach pracy stycznik samoczynnie się wyłącza, mimo że wyłącznik Q1 pozostaje włączony" jest charakterystyczny dla sytuacji, w której nie zanika zasilanie główne, lecz zostaje przerwany obwód sterowania cewki stycznika na skutek zadziałania zabezpieczenia reagującego na temperaturę lub skutki cieplne pracy silnika.
Odpowiedź "pogorszenie warunków chłodzenia" pasuje do tego mechanizmu: przy utrudnionym oddawaniu ciepła (np. uszkodzony wentylator, zasłonięte wloty, zapylone kanały chłodzące, zbyt ciasna zabudowa) temperatura uzwojeń i korpusu rośnie w czasie. Po pewnym okresie pracy może dojść do zadziałania elementu termicznego w torze sterowania (np. przekaźnika przeciążeniowego/termicznego), co powoduje rozwarcie styków pomocniczych i odpadnięcie stycznika.
Dlaczego pozostałe propozycje są mniej trafne w kontekście podanego objawu czasowego:
- "przebicie izolacji" zwykle powoduje stan awaryjny o gwałtownym przebiegu (upływ do obudowy, zadziałanie zabezpieczeń różnicowoprądowych lub zwarciowych, wyraźne objawy uszkodzenia). Nie jest to typowo zjawisko "po 30 minutach i cyklicznie", tylko częściej skokowa awaria.
- "zwarcie międzyzwojowe" prowadzi do silnego lokalnego nagrzewania i wzrostu prądów, co często szybko eskaluje do poważnego uszkodzenia. Może dawać efekt zależny od temperatury, ale w praktyce jest to usterka wewnętrzna uzwojenia, a pytanie kieruje na przyczynę eksploatacyjną związaną z odprowadzaniem ciepła.
- "przeciążenie" również powoduje przegrzewanie i zadziałanie zabezpieczenia, ale jest pojęciem opisującym stan obciążenia (mechanicznego/elektrycznego), nie konkretną przyczynę "ze strony silnika" w ujęciu eksploatacyjnym. W typowej diagnostyce odróżnia się: zbyt duże obciążenie napędu oraz niewłaściwe chłodzenie samego silnika. W tym pytaniu wskazano właśnie czynnik związany z silnikiem i jego oddawaniem ciepła.
Wskazówka egzaminacyjna: gdy wyłączenie następuje po czasie, myśl o zjawiskach cieplnych (nagrzewanie, chłodzenie, termika) i o tym, że stycznik może odpaść przez przerwę w sterowaniu, a nie przez zanik zasilania głównego.
