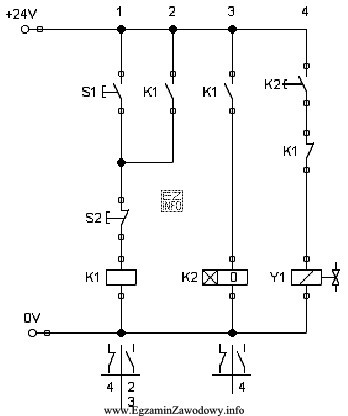

W układach przekaźnikowo-stycznikowych cewka elementu wykonawczego (np. stycznika, przekaźnika pośredniego lub elektrozaworu) załącza się dopiero wtedy, gdy w obwodzie sterowania powstanie pełna droga przepływu prądu: od źródła zasilania sterowania, przez łańcuch styków (przyciski, krańcówki, blokady, styki pomocnicze), aż do zacisków cewki.
Odpowiedź "błąd logiczny w układzie sterowania" oznacza, że układ został zmontowany lub zaprojektowany tak, iż warunki załączenia nigdy nie zostają spełnione. W praktyce może to wynikać np. z:
- zastosowania niewłaściwego typu styku (NO zamiast NC albo odwrotnie),
- błędnego włączenia styku podtrzymania, przez co po naciśnięciu START obwód nie domyka się na cewkę,
- blokady (np. styku bezpieczeństwa lub blokady wzajemnej), która w danej konfiguracji stale rozłącza tor zasilania cewki.
Dlaczego pozostałe odpowiedzi są mniej właściwe w typowym rozumowaniu diagnostycznym:
- "Zwarcie w układzie elektrycznym" – zwarcie w obwodzie sterowania lub mocy najczęściej skutkuje zadziałaniem zabezpieczenia (bezpiecznik/wyłącznik) albo wyraźnym spadkiem napięcia, a nie jedynie "cichym" brakiem załączenia jednej cewki. Jest to inny, zwykle bardziej gwałtowny objaw.
- "Niepoprawne podłączenie zaworu" – błąd po stronie pneumatycznej/mechanicznej może powodować nieprawidłowy ruch siłownika, ale sama cewka elektryczna nadal może się załączać (słychać zadziałanie, pojawia się pobór prądu). To inna warstwa układu niż warunki elektryczne załączenia cewki.
- "Błąd w układzie zasilającym" – brak zasilania sterowania zwykle unieruchamia więcej elementów obwodu sterowania, nie tylko jedną cewkę. Gdy problem dotyczy konkretnego toru cewki, częściej wskazuje to na logikę/połączenia w tym torze.
Wskazówka egzaminacyjna: analizę zaczynaj od toru sterowania cewki – krok po kroku sprawdzaj, które styki powinny być zamknięte w danym stanie i czy tworzą ciągłą drogę do cewki. To pozwala odróżnić brak warunku logicznego od awarii zasilania lub zwarcia.
