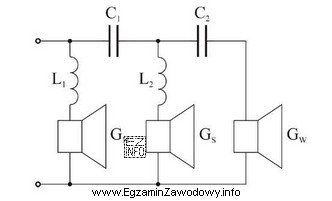

W zwrotnicy 3‑drożnej każdy głośnik ma swój tor filtrujący: niskotonowy (zwykle dolnoprzepustowy), wysokotonowy (zwykle górnoprzepustowy) oraz średniotonowy, który najczęściej realizuje się jako filtr pasmowoprzepustowy (przepuszcza tylko określony zakres częstotliwości).
Warunek z zadania jest kluczowy: przestał odtwarzać dźwięk wyłącznie głośnik średniotonowy Gs. To sugeruje, że tor nisko- i wysokotonowy nadal mają ciągłość elektryczną, a usterka wystąpiła w gałęzi przeznaczonej tylko dla średnich tonów.
Jeżeli w jednym elemencie wystąpiła przerwa, to element zachowuje się jak rozłączenie przewodu. W praktyce przerwa w elemencie szeregowym toru powoduje, że prąd sygnału nie płynie i głośnik w tej gałęzi milknie.
Odpowiedź L2 jest poprawna, ponieważ wskazuje cewkę należącą do sekcji średniotonowej (w typowej zwrotnicy oznaczenia elementów są przypisane do konkretnych gałęzi), a jej przerwa skutkuje odcięciem sygnału doprowadzanego do Gs.
Pozostałe propozycje są niepoprawne w tym kontekście:
- C1 i C2 mogą występować w filtrach górno- lub pasmowoprzepustowych, ale ich rola zależy od umiejscowienia (szeregowo/równolegle). Bezpośrednie wskazanie kondensatora jako jedynej przyczyny zaniku tylko średnich tonów byłoby uzasadnione tylko dla konkretnej topologii, a w tym zadaniu właściwy element to L2.
- L1 zwykle jest kojarzona z inną sekcją (np. niskotonową) lub inną częścią filtru; przerwa w niej częściej wpływałaby na inne pasmo niż wyłącznie średnie.
Wskazówka egzaminacyjna: zawsze analizuj skutek rodzaju uszkodzenia. Przerwa w elemencie szeregowym = całkowite wyciszenie gałęzi; zwarcie często daje inne objawy (przeciążenie wzmacniacza, zmiana punktu podziału, zniekształcenia).
