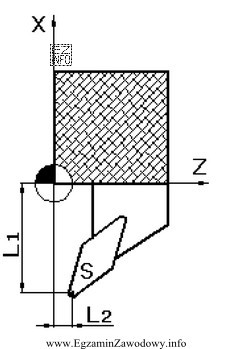

Korekcje (wartości korekcyjne) narzędzia tokarskiego to informacje zapisane dla konkretnego narzędzia, używane przez sterowanie do uwzględnienia jego rzeczywistej geometrii i położenia. Dlatego wartości oznaczone jako LI i L2 (niezależnie od szczegółowego nazewnictwa w danym sterowaniu) są odnoszone do punktu odniesienia narzędzia – czyli umownego punktu, względem którego opisuje się wymiary/pozycję noża.
To rozróżnienie jest kluczowe w praktyce CNC:
- Punkt odniesienia narzędzia dotyczy narzędzia i jego korekcji (geometrii).
- Zero obrabiarki jest związane z maszyną (po bazowaniu/odniesieniu osi) i nie jest "korekcją" narzędzia.
- Zero przedmiotu obrabianego (baza detalu) służy do zdefiniowania położenia programu względem detalu, a nie do opisania geometrii noża.
- Punkt wymiany narzędzia to pozycja bezpieczna/technologiczna do wymiany, a nie punkt odniesienia dla korekcji geometrycznych.
Dlaczego pozostałe odpowiedzi są błędne?
- "Zerowego obrabiarki" – to punkt/układ bazowy maszyny; korekcje narzędzi nie są do niego "przypięte" jako wartości podstawowe, tylko do narzędzia.
- "Wymiany narzędzia" – punkt wymiany ma znaczenie organizacyjne i bezpieczeństwa, ale nie stanowi odniesienia do obliczeń wymiarowych narzędzia.
- "Zerowego przedmiotu obrabianego" – to ustawienie detalu (work offset). Mylenie go z korekcją narzędzia prowadzi do typowych błędów wymiaru po zmianie narzędzia.
Wskazówka egzaminacyjna: jeśli w pytaniu pada hasło "wartości korekcyjne narzędzia", najpierw sprawdź, czy opcje odpowiedzi rozróżniają narzędzie od układu przedmiotu i układu maszyny. Korekcje dotyczą narzędzia.
