KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - CZERWIEC 2010



PYTANIE NR 26.

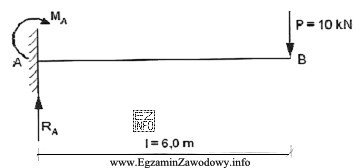

Wartości reakcji pionowej Ra i momentu zginającego Ma, dla belki jednostronnie utwierdzonej o rozpiętości l = 6,0 m i obciążonej siłą skupioną P=10 kN jak na rysunku, wynoszą
Wartości reakcji pionowej Ra i momentu zginającego Ma,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Reakcja pionowa Ra musi równoważyć siłę zewnętrzną P, dlatego Ra = 10 kN. Moment zginający Ma jest wynikiem działania siły P na ramieniu momentu równym długości belki l, stąd Ma = -60 kN m. Znak minus oznacza, że moment jest zginający (przeciwny do kierunku wskazówek zegara).
