KWALIFIKACJA ELM1 - STYCZEŃ 2022



PYTANIE NR 36.

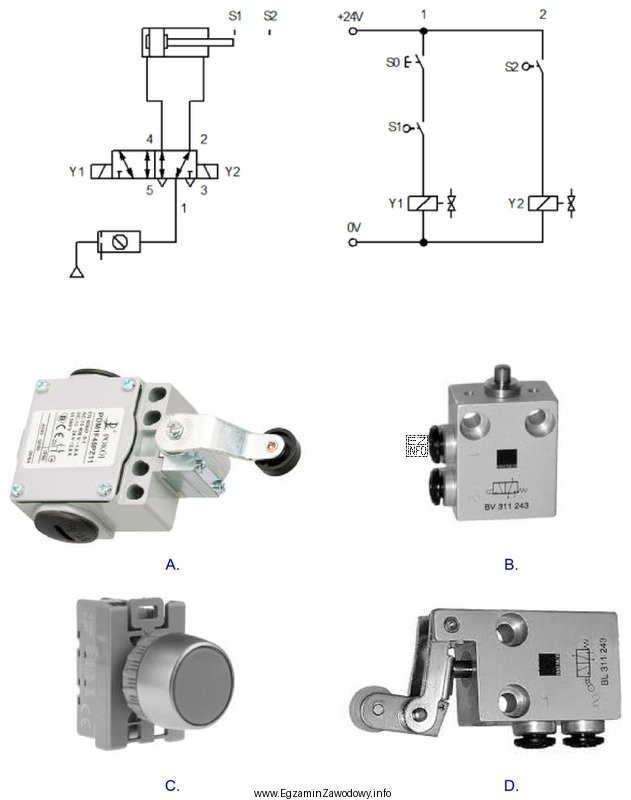

Wskaż element, którym można zastąpić uszkodzony element S1 w układzie, którego schemat przedstawiono na rysunku.
Wskaż element, którym można zastąpić uszkodzony element
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element S1 na schemacie to przełącznik krańcowy. Analizując zdjęcia dostępnych elementów, jedynie element A jest przełącznikiem krańcowym, który pasuje do przedstawionego schematu. Pozostałe elementy B, C i D to różne typy urządzeń, które nie odpowiadają funkcji i budowie przełącznika krańcowego S1.
