Wykrywanie zmiany wartości logicznej obiektu z 1 na 0 oznacza detekcję tzw. zbocza opadającego. W praktyce sterowników PLC realizuje się to specjalną instrukcją lub blokiem funkcyjnym, który porównuje bieżący stan sygnału z jego stanem z poprzedniego cyklu programu.
Ideą detekcji zbocza jest to, że:
- przy stanie ustalonym (ciągle 0 albo ciągle 1) blok nie powinien zgłaszać zdarzenia,
- zdarzenie ma zostać wykryte tylko w momencie przejścia, czyli dokładnie wtedy, gdy sygnał zmienia się z 1 na 0.

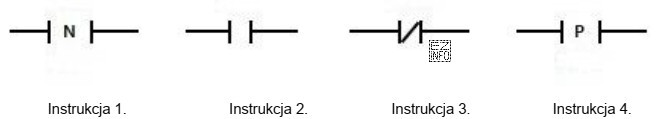

Dlatego poprawna jest odpowiedź wskazująca instrukcję przeznaczoną do wykrywania przejścia 1→0 (zaniku sygnału, puszczenia przycisku, utraty warunku). Taka instrukcja zwykle zwraca krótkotrwały sygnał "TRUE" przez jeden skan/cykl, co pozwala łatwo uruchomić akcję jednorazową: zapis zdarzenia, zatrzymanie sekwencji, skasowanie kroku, itp.
Pozostałe odpowiedzi są błędne, jeśli odpowiadają innym funkcjom niż detekcja 1→0, w szczególności:
- instrukcja od zbocza narastającego wykrywa przejście 0→1, więc zadziała w odwrotnym momencie niż wymagany,
- instrukcje podtrzymania, przerzutniki lub zwykłe porównanie stanu bez pamiętania poprzedniego cyklu nie gwarantują impulsu wyłącznie w chwili zmiany,
- opóźnienia czasowe (timery) modyfikują czas reakcji, ale nie są same w sobie detektorem przejścia 1→0.
W zadaniach egzaminacyjnych warto zapamiętać prostą regułę: "1→0 = zbocze opadające", a "0→1 = zbocze narastające". Następnie dopasować właściwą instrukcję z listy przedstawionej w arkuszu.
