Na rysunkach budowlanych i konstrukcyjnych materiały w przekroju przedstawia się za pomocą oznaczeń graficznych (kreskowania). Ich celem jest szybkie rozpoznanie, z czego wykonano element, bez konieczności czytania opisów w każdym miejscu.

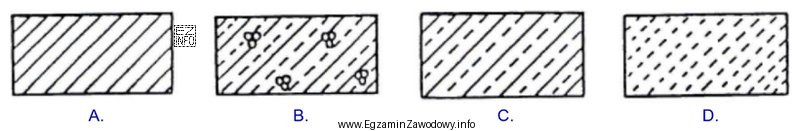

Beton zbrojony (żelbet) powinien być odróżniony od betonu niezbrojonego. W praktyce robi się to przez zastosowanie wzoru, który wygląda jak kreskowanie betonu, ale ma dodatkowe krótkie linie/znaczniki (wyróżnik zbrojenia). To właśnie ten "dodatek" jest kluczowy: sama ukośna siatka kresek może kojarzyć się z ogólnym wypełnieniem materiału, natomiast żelbet ma znak, który jednoznacznie wskazuje, że element jest zbrojony.
Dlaczego pozostałe odpowiedzi bywają mylące?
- Oznaczenie przypominające zwykły beton (bez dodatkowych znaczników) może wyglądać podobnie, ale nie przekazuje informacji o zbrojeniu.
- Wzory charakterystyczne dla innych materiałów (np. mur, drewno lub izolacje) mają inne układy kresek i inne "tekstury" – wybór ich wynika często z pamiętania jedynie, że "coś jest kreskowane".
- Jeśli odpowiedź przedstawia sam pręt lub siatkę zbrojeniową jako symbol, to nie jest to oznaczenie materiału przekroju, tylko znak elementu zbrojenia; pytanie dotyczy oznaczenia żelbetu jako materiału.
Wskazówka egzaminacyjna: szukaj wyróżnika odróżniającego żelbet od betonu. Najczęstszy błąd to pominięcie drobnych dodatkowych kresek i wybranie wzoru "najbardziej podobnego" do betonu.
