KWALIFIKACJA ELM6 - STYCZEŃ 2024



PYTANIE NR 25.

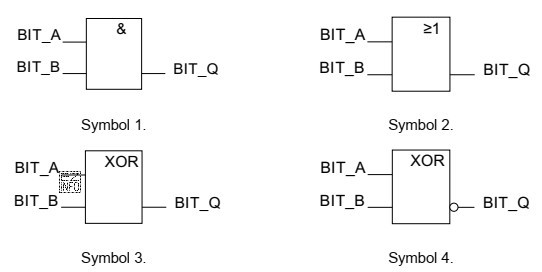

Wskaż symbol instrukcji używanej w języku FBD, którą należy uwzględnić w programie sterowniczym, aby stan na jej wyjściu oznaczony jako BIT_Q miał wartość logiczną 1 wtedy i tylko wtedy, gdy wartość stanu logicznego przynajmniej jednej zmiennej wejściowej BIT_A lub BIT_B będzie równa 1.
Wskaż symbol instrukcji używanej w języku FBD, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W języku FBD (Function Block Diagram) bramka logiczna OR reprezentowana jest przez symbol z większym lub równym 1 (≥1). Bramka OR daje na wyjściu wartość logiczną 1, gdy przynajmniej jedno z wejść ma wartość 1, co odpowiada warunkowi zadania. Symbol 1 to AND, Symbol 3 to XOR, a Symbol 4 to negacja XOR, żaden z nich nie spełnia warunku zadania.
