Tryb sygnalizacji określa, w jaki sposób przesyłane są informacje sterujące połączeniem (np. nawiązanie, utrzymanie i rozłączenie) pomiędzy centralami.

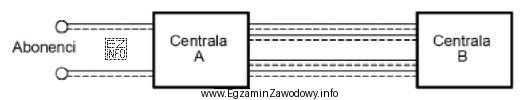

Na rysunku widać kilka równoległych kanałów rozmównych (linie ciągłe) oraz odpowiadające im tory sygnalizacyjne (linie przerywane). Kluczowa jest obserwacja, że występuje ścisłe przyporządkowanie jeden-do-jednego: do każdego kanału rozmównego jest dołączony własny, "jego" tor sygnalizacyjny. Taki układ oznacza sygnalizację skojarzoną z kanałem (CAS), czyli sygnalizacja jest przypisana do konkretnego kanału transmisyjnego.
Dlaczego pozostałe odpowiedzi nie pasują do tego schematu?
- "We wspólnym kanale." – ten tryb oznacza współdzielenie jednego kanału sygnalizacyjnego przez wiele kanałów rozmównych. Na schemacie nie ma jednej wspólnej ścieżki sygnalizacyjnej dla wszystkich rozmów, tylko osobne tory dla każdego kanału.
- "W paśmie." – to podział według pasma częstotliwości (czy sygnalizacja jest realizowana w tym samym paśmie co sygnał użyteczny). Sam schemat 1:1 nie przesądza o paśmie; pokazuje przede wszystkim przypisanie toru sygnalizacyjnego do kanału.
- "Poza pasmem." – analogicznie, opisuje wykorzystanie oddzielnego pasma częstotliwości. Rysunek nie dostarcza informacji o pasmach, tylko o organizacji torów (dedykowane vs wspólne).
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy sygnalizacja jest przypisana do kanału (1:1) czy współdzielona. Dopiero osobno rozważaj, czy jest "w paśmie" czy "poza pasmem", bo to inna oś klasyfikacji.
