KWALIFIKACJA ELM3 - CZERWIEC 2007



PYTANIE NR 24.

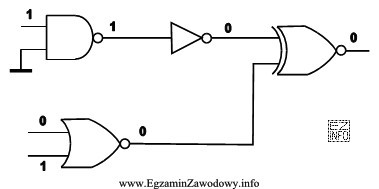

Wskaźnikiem sygnałów logicznych określono poziomy logiczne na wejściach i wyjściach bramek układu przedstawionego na rysunku. Stwierdzono, że nieprawidłowo działa bramka
Wskaźnikiem sygnałów logicznych określono poziomy logiczne na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bramka Ex-NOR powinna dać na wyjściu 1, gdy oba wejścia mają tę samą wartość. Na rysunku oba wejścia mają wartość 0, więc prawidłowe wyjście powinno być 1. Skoro jest 0, oznacza to, że bramka Ex-NOR nie działa prawidłowo. Pozostałe bramki na rysunku (NOT, OR, NOR) mają poprawne wartości na wyjściach zgodnie z ich charakterystyką i stanami wejść.
