KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2010



PYTANIE NR 23.

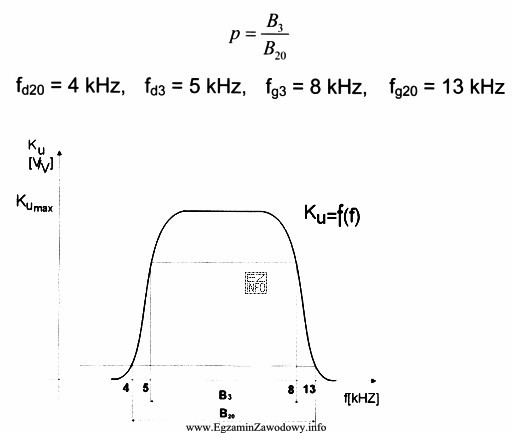

Współczynnik prostokątności filtru, określony wzorem poniżej, na podstawie przedstawionej na rysunku charakterystyki częstotliwościowej, wynosi:
Współczynnik prostokątności filtru, określony wzorem poniż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współczynnik prostokątności filtru określa stosunek szerokości pasma, w którym tłumienie nie przekracza 3 dB (B3), do szerokości pasma, w którym tłumienie nie przekracza 20 dB (B20). Na podstawie danych z wykresu charakterystyki częstotliwościowej filtru obliczamy wartości B3 i B20, a następnie stosujemy wzór p = B3 / B20, co daje wynik 0,33.
