KWALIFIKACJA ELM2 - CZERWIEC 2014



PYTANIE NR 27.

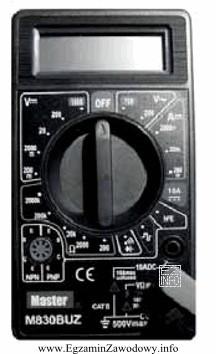

Za pomocą przyrządu przedstawionego na fotografii można zmierzyć
Ilustracja przedstawia cyfrowy miernik uniwersalny, znany również jako multimetr.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Multimetr M830BUZ ma zakres pomiaru napięcia przemiennego oznaczony jako V~ (typowo do sieci 50/60 Hz; w specyfikacji 45–450 Hz). Na przełączniku nie ma funkcji A~ (prąd przemienny), są tylko zakresy A= (prąd stały). Dlatego tym przyrządem można zmierzyć wartość skuteczną napięcia sinusoidalnego 50 Hz, a nie prąd AC ani sygnały 100 kHz.

Pełne wyjaśnienie:

Na fotografii widać cyfrowy multimetr M830BUZ z ręcznym wyborem zakresu. O tym, co da się nim zmierzyć, decydują oznaczenia przy pokrętle oraz dostępne gniazda.

Dlaczego poprawne jest: "wartość skuteczną napięcia sinusoidalnego o częstotliwości 50 Hz"?

  • Na przełączniku znajduje się sekcja V~, czyli pomiar napięcia przemiennego. Taki zakres służy m.in. do pomiaru napięcia sieciowego 230 V / 50 Hz.
  • Dla tego typu prostych mierników producent podaje ograniczone pasmo pomiaru AC (w kontekście M830BUZ: ok. 45–450 Hz). Częstotliwość 50 Hz mieści się w tym zakresie, więc pomiar jest przewidziany konstrukcyjnie.
  • Wskazanie dotyczy wartości skutecznej (RMS) dla sinusoidy – w praktyce w takich miernikach realizowane jest to metodą prostowania i przeliczenia dla przebiegu sinusoidalnego.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Odpowiedzi z "prądu sinusoidalnego …" są błędne, ponieważ miernik nie ma pozycji A~ (pomiar prądu przemiennego). Widoczne jest A=, czyli wyłącznie prąd stały. Samo istnienie gniazd "VΩmA" i "10ADC" nie oznacza pomiaru prądu AC – napis "DC" wskazuje prąd stały.
  • Odpowiedzi z "… 100 kHz" są błędne ze względu na ograniczone pasmo pomiaru napięcia AC w takim multimetrze. 100 kHz znacząco przekracza typowy zakres (rzędu setek Hz), więc wskazania byłyby niemiarodajne albo pomiar nie byłby przewidziany do takiej częstotliwości.

Wskazówka egzaminacyjna: zawsze najpierw sprawdź, czy na przełączniku jest właściwa funkcja (V~, A~, V=, A=). Dopiero potem analizuj zakresy i częstotliwość sygnału.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol V~ na multimetrze cyfrowym?
Symbol V~ oznacza pomiar napięcia przemiennego (AC). W praktyce dotyczy to np. napięcia sieciowego 230 V / 50 Hz lub napięcia z transformatora. Trzeba jeszcze dobrać właściwy zakres (np. 200 V lub 750 V) i pamiętać o ograniczeniach częstotliwości danego miernika.
Dlaczego tym multimetrem nie zmierzę prądu przemiennego?
Bo na przełączniku funkcji nie ma pozycji A~ (prąd AC). Są jedynie zakresy A=, czyli pomiar prądu stałego. Nawet jeśli miernik ma gniazdo 10A, może ono dotyczyć wyłącznie prądu DC (często oznaczone jako 10ADC), więc prądu przemiennego nie zmierzysz.
Jak rozpoznać na zdjęciu, co mierzy dany multimetr?
Patrz na oznaczenia przy pokrętle i na gniazda: V= to napięcie stałe, V~ to napięcie przemienne, A= to prąd stały, Ω to rezystancja, COM to wspólny zacisk. Brak symbolu (np. A~) zwykle oznacza brak takiej funkcji.
Czy multimetr M830BUZ nadaje się do pomiaru 230 V / 50 Hz?
Tak, to jedno z jego typowych zastosowań. Ma zakres V~ (np. 200 V i 750 V) przeznaczony do pomiarów napięcia przemiennego w okolicach częstotliwości sieci (50/60 Hz). Zawsze dobieraj zakres z zapasem i przestrzegaj zasad bezpieczeństwa pomiarów.
Dlaczego nie powinno się mierzyć 100 kHz takim miernikiem?
Proste multimetry mają ograniczone pasmo przenoszenia dla pomiaru AC. Jeśli specyfikacja podaje np. 45–450 Hz, to przy 100 kHz układ wejściowy i przetwarzanie sygnału nie zapewnią poprawnego RMS dla sinusoidy. Wynik może być mocno zaniżony, niestabilny albo całkiem przypadkowy.
Co to jest wartość skuteczna (RMS) dla napięcia sinusoidalnego?
RMS to taka wartość napięcia/prądu przemiennego, która daje ten sam efekt cieplny co wartość stała. Dla sinusoidy RMS jest standardowo używana w elektroenergetyce (np. 230 V). W wielu prostych miernikach wynik RMS jest poprawny głównie dla przebiegu sinusoidalnego i w ograniczonym paśmie.
Czy pozycja OFF na pokrętle oznacza, że nic nie da się zmierzyć?
Pozycja OFF oznacza, że miernik jest wyłączony, ale pytania egzaminacyjne zwykle dotyczą możliwości przyrządu, czyli tego, jakie funkcje ma po ustawieniu odpowiedniego zakresu. Na zdjęciu nadal widać, jakie pomiary są dostępne (np. V~), niezależnie od aktualnej pozycji.
Jakie są typowe błędy przy wyborze zakresu V~ 200 i V~ 750?
Najczęstszy błąd to ustawienie zbyt niskiego zakresu (np. 200 V) przy pomiarze sieci 230 V, co może dać błąd wskazań lub przeciążenie. Bezpieczna praktyka: zaczynaj od wyższego zakresu (np. 750 V), a potem schodź niżej, jeśli to możliwe. Drugi błąd to mylenie V~ z V=.
Jak podłączyć przewody do pomiaru napięcia przemiennego V~?
Standardowo: czarny przewód do COM, czerwony do VΩmA. Następnie ustaw zakres V~ i przyłóż sondy równolegle do mierzonego napięcia (np. do dwóch zacisków). Nie używaj gniazda 10A/10ADC do pomiaru napięcia, bo to jest tor prądowy.
Jak przygotować się do zadań o multimetrze na ELM.2?
Ćwicz rozpoznawanie symboli (V~, V=, A=, Ω), dobór zakresu i właściwych gniazd. Ucz się też ograniczeń: nie każdy miernik mierzy prąd AC i nie każdy nadaje się do wysokich częstotliwości. Pomaga praca na zdjęciach paneli mierników i szybkie wskazywanie, co da się zmierzyć oraz jak podłączyć sondy.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Multimetr M830BUZ ma zakres pomiaru napięcia przemiennego oznaczony jako V~ (typowo do sieci 50/60 Hz; w specyfikacji 45–450 Hz)."

Źródła:

  • Dokumentacja techniczna multimetru Master M830BUZ (karta katalogowa/specyfikacja): zakres V~ 200/750 V oraz pasmo 45–450 Hz; brak funkcji A~ (prąd AC).
  • Instrukcja obsługi multimetru z serii M830/DT830 (tabela funkcji przełącznika: V~, V=, A=, Ω; brak A~).

Materiały:

  • Instrukcja obsługi/karta katalogowa multimetru M830BUZ (tabela zakresów i funkcji)
  • Podstawy metrologii elektrycznej: pomiar napięcia i prądu, RMS dla sinusoidy
  • Materiały dydaktyczne do kwalifikacji ELM.2: obsługa mierników i bezpieczeństwo pomiarów
