W układach pneumatycznych wyłącznik krańcowy (czujnik położenia) zadziała po osiągnięciu przez siłownik określonej pozycji i wtedy podaje sygnał sterujący do kolejnych elementów układu. W sekwencjach automatycznych jest normalne, że jeden czujnik inicjuje więcej niż jedną czynność.

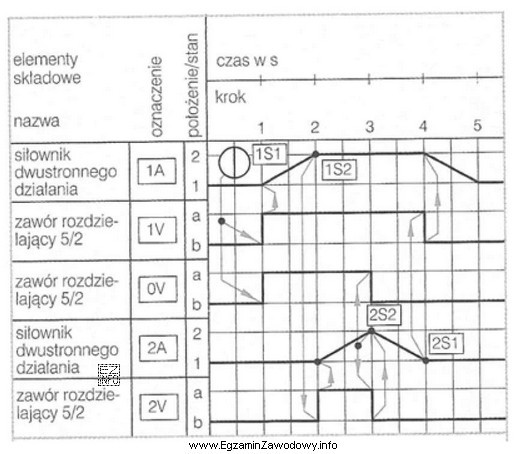

W tym zadaniu 2S2 jest powiązany z ruchem siłownika 2A i zadziała, gdy 2A dojdzie do położenia końcowego (pozycja "2"). Na cyklogramie w punkcie oznaczonym "2S2" widać dwie strzałki wychodzące, które pokazują przepływ sygnałów sterujących. Jedna strzałka wskazuje moment przełączenia zaworu 0V ze stanu "a" na "b", a druga – moment przełączenia zaworu 2V ze stanu "a" na "b". To oznacza, że 2S2 steruje równocześnie pracą dwóch rozdzielaczy.
Dlaczego pozostałe odpowiedzi są błędne?
- Tylko zaworu 2V – pomija drugi sygnał ze strzałki prowadzącej do 0V.
- Tylko zaworu 1V – na cyklogramie nie ma zależności 2S2 → 1V; byłoby to typowe dla innego kroku lub innego czujnika.
- Zaworów 0V i 1V – zawiera 0V, ale błędnie dopisuje 1V zamiast 2V; to częsta pomyłka wynikająca z nieuwagi przy odczycie oznaczeń.
Wskazówka egzaminacyjna: przy pytaniach o "co steruje 2S2" zawsze policz wszystkie strzałki wychodzące z punktu zadziałania czujnika i sprawdź, do jakich elementów prowadzą.
