KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2009



PYTANIE NR 22.

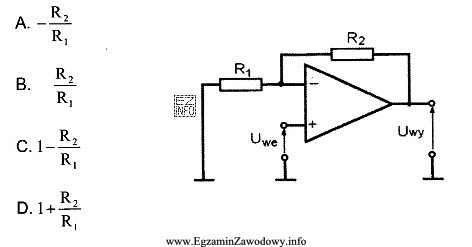

Wzmocnienie napięciowe Ku przedstawionego na rysunku układu wyraża się wzorem
Wzmocnienie napięciowe Ku przedstawionego na rysunku układu wyraż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz nieodwracający ma wzmocnienie napięciowe Ku = 1 + R2/R1, gdzie R2 jest rezystorem sprzężenia zwrotnego, a R1 rezystorem wejściowym. Ten wzór odpowiada odpowiedzi D.
