Pytanie dotyczy typowej umiejętności z dokumentacji drogowej: odczytu parametrów łuku poziomego na załamaniu trasy (w wierzchołku). W praktyce projektowej dla każdego wierzchołka/punktu głównego trasy podaje się zestaw parametrów geometrycznych łuku, które mogą obejmować m.in. promień, kąt zwrotu oraz długość łuku (często opisywaną symbolem L).

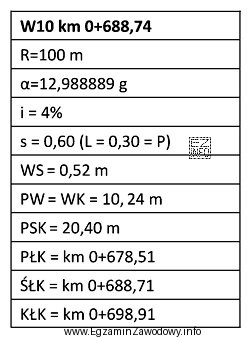

Poprawna odpowiedź "20,40 m" wynika z tego, że w opisie wierzchołka W10 właśnie taka wartość jest przypisana do parametru długości łuku poziomego. Kluczowe jest, aby nie pomylić długości łuku z innymi wielkościami, które mogą pojawiać się w opisie:
- Promień (jeżeli jest podany) ma zwykle inną skalę liczbową i nie jest wyrażany jako długość przebiegu po łuku.
- Długości stycznych/odcinków do punktów przejścia mogą mieć wartości podobne do długości łuku, ale odnoszą się do odcinków prostych, a nie do przebiegu po krzywiźnie.
- Wartości "okrągłe" (np. 100,00 m) bywają typowe dla innych parametrów lub dla innych obiektów w projekcie, ale w tym zadaniu nie są wskazane jako długość łuku w opisie W10.
Dlaczego pozostałe odpowiedzi są błędne? "10,24 m" i "10,20 m" mogą wynikać z odczytu innej rubryki (np. odcinka prostej, połowy długości, wartości pomocniczej) albo z błędu w odczycie zapisu dziesiętnego. "100,00 m" jest wartością nieadekwatną do parametru wskazanego w opisie wierzchołka dla tego konkretnego łuku.
Wskazówka egzaminacyjna: zawsze sprawdzaj oznaczenie parametru (np. L) oraz jednostkę. Najczęstszy błąd to wybór liczby "podobnej" lub "ładnej", zamiast odczytu dokładnie tej wielkości, o którą pyta zadanie.
