KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2012

PYTANIE NR 25.

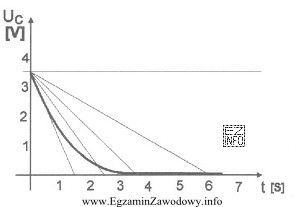

Z przedstawionego przebiegu Uc=f(t) wynika, że stała czasowa T w układzie rozładowania kondensatora wynosi
Ilustracja przedstawia wykres zależności napięcia Uc od czasu t, co jest typowe dla analizy rozładowania kondensatora w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Stała czasowa rozładowania kondensatora w obwodzie RC to czas, po którym napięcie spada do 1/e wartości początkowej (ok. 36,8%). Z wykresu Uc(t) odczytuje się moment osiągnięcia tego poziomu; w tym zadaniu odpowiada to wartości 1,5 s.

Pełne wyjaśnienie:

W obwodzie RC podczas rozładowania kondensatora napięcie na kondensatorze maleje wykładniczo. Opisuje to zależność:

Uc(t) = U0 · e−t/T, gdzie T (tau) to stała czasowa układu.

Definicja stałej czasowej w procesie rozładowania jest praktyczna: po czasie T napięcie spada do U0/e, czyli do ok. 0,368·U0 (36,8% napięcia początkowego). Dlatego, mając wykres Uc(t), postępuje się tak:

  • najpierw ustala się napięcie początkowe U0 (wartość Uc w chwili t=0 lub tuż przed rozpoczęciem rozładowania),
  • następnie wyznacza się poziom 0,368·U0,
  • z wykresu odczytuje się czas, w którym krzywa rozładowania przecina ten poziom — to jest T.

Odpowiedź "1,5 s" jest poprawna, ponieważ odpowiada odczytowi chwili, w której Uc osiąga wartość równą około 36,8% wartości początkowej.

Pozostałe propozycje są błędne typowo z następujących powodów:

  • "2,5 s" i "3,5 s" często wynikają z odczytania innego "wygodnego" poziomu (np. 50% lub 10%), który nie definiuje stałej czasowej.
  • "6,5 s" może odpowiadać kilku stałym czasowym (np. okolicom 4T–5T, gdzie napięcie jest już bardzo małe) albo błędnemu odczytowi skali czasu.

Wskazówka egzaminacyjna: zapamiętaj parę liczb 63,2% (ładowanie) oraz 36,8% (rozładowanie). Mylenie tych poziomów to jedna z najczęstszych przyczyn błędów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Stała czasowa T (tau) opisuje szybkość zmian w obwodzie RC. Dla rozładowania oznacza czas, po którym napięcie kondensatora spada do 1/e wartości początkowej, czyli do ok. 36,8% U0. Im większe R lub C, tym większa T.
Najpierw odczytaj napięcie początkowe U0. Potem wyznacz poziom 0,368·U0 (czyli 36,8% U0). Czas, w którym krzywa Uc(t) osiąga ten poziom, jest stałą czasową T. To metoda niezależna od konkretnych wartości R i C.
Rozładowanie ma przebieg wykładniczy: Uc(t)=U0·e−t/T. Gdy t=T, wykładnik wynosi −1, więc Uc(T)=U0·e−1=U0/e. Ponieważ 1/e ≈ 0,368, dostajemy 36,8% napięcia początkowego.
W obu przypadkach stała czasowa T=R·C (dla prostego obwodu RC) ma to samo znaczenie "szybkości procesu", ale inny jest wygodny punkt odniesienia na wykresie. Przy ładowaniu po czasie T napięcie rośnie do ok. 63,2% wartości końcowej, a przy rozładowaniu spada do ok. 36,8% wartości początkowej.
Tak. Jeśli masz wykres Uc(t), możesz wyznaczyć T czysto graficznie: odczytujesz U0, liczysz 0,368·U0 i sprawdzasz, w jakim czasie krzywa spada do tego poziomu. To przydatne na egzaminie, gdy w zadaniu podany jest tylko przebieg czasowy.
Najczęstsze pomyłki to: mylenie poziomów 63,2% i 36,8%, odczyt czasu dla "połowy napięcia" zamiast 1/e, nieuwaga w skali osi czasu (ms zamiast s) oraz odczyt U0 w złym punkcie (np. po rozpoczęciu rozładowania).
Nie. Stała czasowa T zależy od parametrów elementów (w prostym przypadku od R i C), a nie od tego, jakie było U0. U0 wpływa na wartości napięć na wykresie, ale moment osiągnięcia poziomu 0,368·U0 wciąż odpowiada tej samej T.
Obwody RC wykorzystuje się m.in. do opóźnień czasowych (np. reset układu po włączeniu zasilania), filtrów (wygładzanie zakłóceń), kształtowania impulsów oraz podtrzymania napięcia przez krótki czas. Dobierając R i C, ustala się T, czyli jak szybko sygnał ma rosnąć lub zanikać.
Rozładowanie rozpoznasz po tym, że napięcie maleje w czasie i zwykle dąży do zera (lub do innej wartości końcowej). Krzywa ma kształt wykładniczy: na początku spadek jest szybki, a potem coraz wolniejszy. Dla ładowania sytuacja jest odwrotna: napięcie rośnie i zbliża się do wartości granicznej.
Opanuj dwa punkty charakterystyczne: 36,8% (rozładowanie) i 63,2% (ładowanie). Ćwicz odczyt z osi czasu i napięcia oraz przeliczanie procentu od U0. Warto też rozwiązać kilka zadań z wykresami i sprawdzić w symulatorze, jak zmiana R lub C wpływa na T.
info

Statystycznie 45% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Stała czasowa rozładowania kondensatora w obwodzie RC to czas, po którym napięcie spada do 1/e wartości początkowej (ok. 36,8%)."
