KWALIFIKACJA MEC5 - CZERWIEC 2023



PYTANIE NR 10.

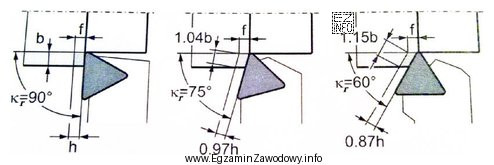

Z przedstawionego rysunku wynika, że zmniejszenie kąta przystawienia głównej krawędzi skrawającej κr, powoduje
Z przedstawionego rysunku wynika, że zmniejszenie kąta przystawienia głó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zmniejszenie kąta przystawienia głównej krawędzi skrawającej κr powoduje zwiększenie szerokości wióra. Na rysunku widać, że przy kącie κr = 90° szerokość wióra wynosi b, przy kącie κr = 75° szerokość wióra wynosi 1.04b, a przy kącie κr = 60° szerokość wióra wynosi 1.15b. Zmniejszenie kąta przystawienia powoduje również zmniejszenie grubości wióra oraz głębokości skrawania, ale szerokość wióra wyraźnie się zwiększa. Dlatego poprawną odpowiedzią jest "zwiększenie szerokości wióra".
