KWALIFIKACJA ELM3 - STYCZEŃ 2022 (test 2)

PYTANIE NR 14.

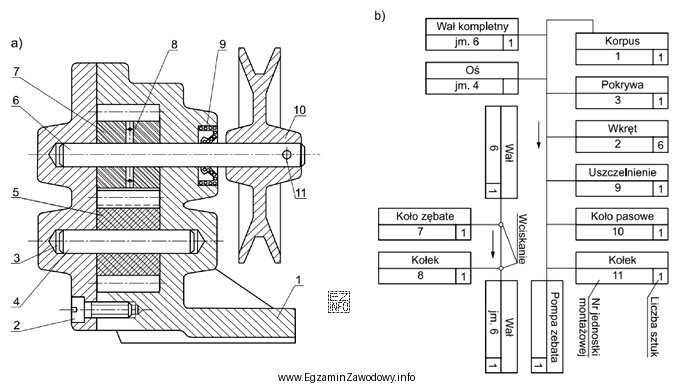

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że
Ilustracja przedstawia rysunek złożeniowy (a) oraz schemat montażowy (b) pompy zębatej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wniosek "koło zębate montowane na wale i zablokowane kołkiem" odpowiada typowej interpretacji rysunku złożeniowego i schematu montażu: koło osadza się na wale, a przed obrotem/osiowym przesunięciem zabezpiecza kołkiem. Pozostałe stwierdzenia dotyczą innych elementów (np. koła pasowego), liczby łączników lub kolejności, której nie potwierdzają oznaczenia montażowe.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest połączenie informacji z rysunku złożeniowego (jak elementy są ze sobą zestawione w gotowym zespole) oraz ze schematu montażowego (w jakiej kolejności i w jaki sposób elementy są instalowane).

Odpowiedź "koło zębate montowane na wale i zablokowane kołkiem" jest poprawna, ponieważ opisuje klasyczny sposób mocowania elementu obrotowego na wale: koło zębate jest osadzone na wale, a kołek pełni funkcję zabezpieczenia (przeciw przestawieniu, obrotowi względnemu albo przesunięciu – zależnie od konstrukcji wskazanej na dokumentacji). Na rysunku złożeniowym takie rozwiązanie rozpoznaje się po obecności wału, koła oraz elementu oznaczonego jako kołek i jego położenia w strefie połączenia.

Stwierdzenie "koło pasowe montowane jest przed uszczelnieniem" jest błędne, bo dotyczy innego rodzaju elementu przeniesienia napędu (koło pasowe), a pytanie odnosi się do zespołu pompy zębatej i wniosków z rysunków tego zespołu. Nawet jeśli w urządzeniach spotyka się koła pasowe, nie wynika z tego automatycznie taka kolejność względem uszczelnienia bez jednoznacznego wskazania na schemacie montażu.

Stwierdzenie "do montażu pokrywy potrzebne są 2 wkręty" jest błędne, ponieważ liczba elementów złącznych musi wynikać bezpośrednio z rysunku (liczby powtórzeń, oznaczeń lub wykazu części). Jeżeli dokumentacja nie potwierdza dokładnie "2", nie wolno tego zakładać na podstawie intuicji.

Stwierdzenie "pokrywa mocowana jest do korpusu przed montażem wału i osi" jest błędne, bo kolejność montażu jest precyzyjnie opisywana przez schemat montażowy. W praktyce kolejność często wynika z dostępu montażowego i ryzyka uszkodzeń (np. uszczelnień), ale w zadaniu egzaminacyjnym rozstrzygające jest to, co pokazuje schemat.

Wskazówka egzaminacyjna: najpierw zidentyfikuj elementy (wał, koło zębate, kołek, pokrywa, korpus, uszczelnienie), a dopiero potem oceń, które zdanie jest literalnie zgodne z dokumentacją. Unikaj przenoszenia "typowych" rozwiązań z innych mechanizmów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rysunek złożeniowy pokazuje wyrób po zmontowaniu: wzajemne położenie części, przekroje i podstawowe wymiary montażowe. W montażu pomaga zrozumieć, które elementy ze sobą współpracują (np. wał i koło) oraz gdzie występują zabezpieczenia, uszczelnienia i mocowania.
Schemat montażowy koncentruje się na kolejności i sposobie składania elementów (kroki montażu, kierunki wsuwania, elementy mocujące). Rysunek złożeniowy pokazuje głównie stan końcowy. W zadaniach egzaminacyjnych zwykle trzeba zestawić oba źródła informacji.
Najczęściej wskazuje na to element opisany jako kołek oraz jego położenie w strefie połączenia wał–koło (np. otwór poprzeczny lub kołek ustalający). Trzeba zwrócić uwagę na oznaczenia części i sposób ich przedstawienia w przekroju, a nie tylko na ogólny kształt.
Zabezpieczenie kołkiem może ograniczać niepożądany obrót względny, przesunięcie osiowe albo ułatwiać ustalenie położenia elementu podczas montażu. W praktyce dobór zabezpieczenia zależy od konstrukcji i obciążeń, a na egzaminie należy kierować się tym, co wynika z dokumentacji montażowej.
Typowo są to: korpus, pokrywa, wał, koła zębate, uszczelnienia oraz elementy złączne (śruby/wkręty/kołki). W zależności od wykonania mogą pojawić się także łożyska lub tuleje. Umiejętność nazwania tych części znacząco ułatwia interpretację rysunku.
Nie. Liczba i rozmieszczenie wkrętów zależą od wielkości pompy, obciążeń, konstrukcji korpusu i pokrywy. Dlatego w zadaniach należy odczytywać to z rysunku (oznaczenia powtórzeń, wykaz części), a nie opierać się na tym, co "zwykle bywa".
Ma znaczenie m.in. wtedy, gdy dostęp do gniazd łożysk, uszczelnień lub elementów ustalających jest możliwy tylko w określonej kolejności. Zła kolejność może prowadzić do uszkodzenia uszczelnienia lub niewłaściwego pasowania. Na egzaminie kolejność wynika ze schematu montażowego.
Częste błędy to: pomijanie strzałek kierunku montażu, nieuwzględnianie przekrojów, mylenie podobnych elementów (koło zębate vs koło pasowe) oraz zgadywanie liczby łączników. Pomaga systematyka: identyfikacja części, potem analiza połączeń, a na końcu kolejność montażu.
Bo podobne słowa mogą prowadzić do wyboru na podstawie skojarzenia, a nie danych z dokumentacji. W wielu urządzeniach występują różne "koła", ale tylko rysunek/schemat pokaże, które z nich jest faktycznie częścią zespołu i jak jest zamocowane. Egzamin sprawdza czytanie rysunku, nie intuicję.
Ćwicz na krótkich zestawach: rozpoznawanie części w zespołach, odczyt połączeń (kołki, wpusty, śruby), oraz układanie kolejności montażu na podstawie schematów. Dobrze działa metoda: najpierw nazwy elementów, potem ich funkcja, na końcu wniosek. To minimalizuje błędy skojarzeniowe.
info

To pytanie poprawnie rozwiązuje 67% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że pozostałe stwierdzenia dotyczą innych elementów (np. koła pasowego), liczby łączników lub kolejności, której nie potwierdzają oznaczenia montażowe.

Materiały:

  • Podręcznik do rysunku technicznego maszynowego (z ćwiczeniami z czytania rysunków złożeniowych)
  • Materiały dydaktyczne z budowy i działania pomp zębatych (hydraulika siłowa – podstawy)
  • Karty katalogowe i instrukcje serwisowe pomp zębatych (sekcje: budowa, montaż, zabezpieczenia)
