KWALIFIKACJA ELM3 - WRZESIEŃ 2015



PYTANIE NR 1.
Które z przedstawionych kół przekładni zębatej jest kołem płaskim?

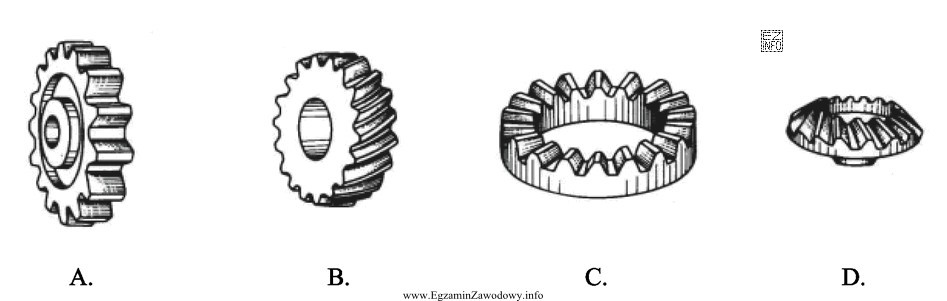

Ilustracja przedstawia cztery różne koła zębate oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Koło płaskie to koło zębate walcowe (dla osi równoległych), rozpoznawalne po walcowym wieńcu zębatym i braku stożkowego kształtu. Poprawna odpowiedź wskazuje właśnie koło o walcowej bryle (a nie stożkowe, ślimakowe ani inne specjalne wykonanie), dlatego jest właściwa.

Pełne wyjaśnienie:

Koło płaskie w praktyce szkolnej najczęściej oznacza koło zębate walcowe stosowane w przekładniach o osiach równoległych. Rozpoznaje się je po tym, że:

  • ma walcową powierzchnię podziałową (bryła koła jest "prosta" wzdłuż osi),
  • wieniec zębaty nie tworzy stożka,
  • zęby są wykonane na obwodzie walca (mogą być proste lub skośne, ale sama bryła koła nie jest stożkowa).

Poprawna odpowiedź jest tą, która na ilustracji przedstawia koło walcowe z wieńcem zębatym o stałej średnicy na całej szerokości. Taki element współpracuje zwykle z drugim kołem walcowym i przenosi moment obrotowy między wałami ustawionymi równolegle.

Dlaczego pozostałe typowe odpowiedzi bywają błędne?

  • Koło stożkowe ma wyraźny kształt stożka (średnica zmienia się wzdłuż szerokości wieńca), co wskazuje na pracę przy osiach przecinających się.
  • Ślimak/koło ślimakowe rozpoznaje się po charakterystycznym "gwintowym" kształcie ślimaka lub specjalnym uzębieniu koła współpracującego.
  • Rozwiązania specjalne (np. koła o nietypowym profilu lub przeznaczeniu) mogą mylić, ale kluczowy jest brak stożkowości i walcowa geometria koła płaskiego.

Wskazówka egzaminacyjna: najpierw oceń bryłę (walec czy stożek), potem dopiero patrz na szczegóły zębów. To ogranicza pomyłki wynikające z "pierwszego wrażenia" z rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest koło płaskie w przekładni zębatej?
Koło płaskie to najczęściej koło zębate walcowe, przeznaczone do pracy w przekładniach o osiach równoległych. Ma wieniec zębaty na obwodzie walca (bez stożkowego kształtu), dzięki czemu średnica podziałowa jest stała na całej szerokości koła.
Jak rozpoznać koło płaskie na rysunku technicznym?
Sprawdź kształt bryły: koło płaskie ma walcową geometrię (brak zwężania jak w stożku). Zęby są rozmieszczone na obwodzie walca, a w widoku z boku szerokość wieńca ma stałą średnicę. Dopiero potem oceniaj, czy zęby są proste czy skośne.
Dlaczego koło stożkowe nie jest kołem płaskim?
Koło stożkowe ma wieniec zębaty na stożku, a nie na walcu. Taka geometria służy do przenoszenia napędu między wałami o osiach przecinających się (najczęściej pod kątem). Koło płaskie jest walcowe i typowo współpracuje przy osiach równoległych.
Czy koło walcowe z zębami skośnymi też jest kołem płaskim?
W wielu ujęciach dydaktycznych tak, ponieważ nadal jest to koło walcowe (czyli "płaskie" w sensie typu koła), a różni się jedynie kierunkiem zębów. O rozstrzygnięciu decyduje opis w zadaniu, ale kluczowa cecha koła płaskiego to geometria walcowa, nie to, czy zęby są proste.
Jakie przekładnie stosują koła płaskie w mechatronice?
Koła płaskie (walcowe) spotkasz w przekładniach o osiach równoległych: reduktorach prostych, przekładniach w napędach przenośników, osiach robotów, napędach serwomechanizmów. Są popularne, bo są względnie proste w wykonaniu i dobrze przenoszą moment przy poprawnym smarowaniu.
Kiedy zamiast koła płaskiego wybiera się koło stożkowe?
Koło stożkowe stosuje się, gdy trzeba zmienić kierunek przeniesienia napędu, np. między wałami ustawionymi pod kątem (często 90°). Jeśli osie są równoległe, zwykle wystarcza koło płaskie. W doborze liczą się też gabaryty, hałas, sprawność i wymagania montażowe.
Co jest najczęstszą pomyłką przy pytaniach o koło płaskie?
Typowy błąd to interpretacja słowa "płaskie" dosłownie jako cienkiej tarczy albo elementu bez wyraźnej piasty. W przekładniach chodzi o typ koła zębatego (walcowe), więc trzeba patrzeć na to, czy wieniec zębaty jest na walcu, a nie na stożku lub w rozwiązaniu ślimakowym.
Jakie cechy odróżniają koło ślimakowe od koła płaskiego?
Koło ślimakowe współpracuje ze ślimakiem (elementem podobnym do śruby) i ma uzębienie dopasowane do tej współpracy. Często widać inną geometrię zębów oraz specyficzne ustawienie osi (nie są równoległe). Koło płaskie jest walcowe i typowo pracuje z drugim kołem walcowym.
Czy da się rozpoznać koło płaskie bez widoku 3D?
Tak, zwykle wystarczy ocena, czy obrys wieńca jest równoległy do osi (walec) czy się zwęża/rozszerza (stożek). W rysunku technicznym pomocne są widoki i przekroje: koło płaskie ma stałą średnicę na szerokości wieńca, a koło stożkowe pokazuje zbieżność.
Jak przygotować się do pytań o typy kół zębatych na egzaminie?
Ucz się rozpoznawania po geometrii: walcowe (płaskie), stożkowe, ślimakowe, listwy zębate. Zrób własną "ściągę" z cech: układ osi, kształt bryły, typowe zastosowanie. Na próbnych testach najpierw klasyfikuj bryłę, potem dopiero analizuj szczegóły uzębienia.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Koło płaskie to koło zębate walcowe (dla osi równoległych), rozpoznawalne po walcowym wieńcu zębatym i braku stożkowego kształtu."

Materiały:

  • Podręczniki/rozdziały z podstaw konstrukcji maszyn: przekładnie zębate
  • Materiały dydaktyczne z mechatroniki: budowa i dobór przekładni
  • Karty katalogowe producentów przekładni i kół zębatych (rysunki typów kół)
