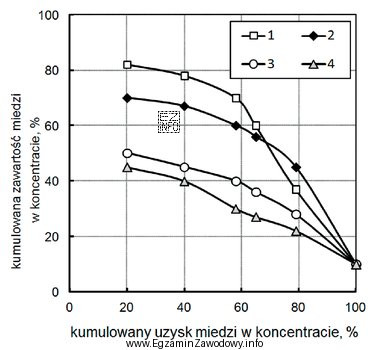

Krzywe Halbicha służą do porównywania wyników wzbogacania (np. flotacji) w układzie jakość–uzysk. W praktyce oznacza to, że dla każdego wariantu badania (tu oznaczonego cyframi 1–4) można odczytać, jak zmienia się zawartość miedzi w koncentracie w zależności od uzysku miedzi w koncentracie.
W tym zadaniu warunek jest jednoznaczny: interesuje nas uzysk miedzi równy 60%. Dlatego poprawna procedura rozwiązania jest następująca:
- znajdź na osi uzysku wartość 60%,
- poprowadź linię (w myśli lub pomocniczo) do przecięcia z każdą z krzywych 1–4,
- dla każdego przecięcia odczytaj odpowiadającą mu zawartość Cu w koncentracie,
- porównaj cztery odczyty i wybierz największy.
Odpowiedź "1" jest poprawna, ponieważ dla uzysku 60% krzywa oznaczona cyfrą 1 wskazuje najwyższą zawartość miedzi w koncentracie spośród rozpatrywanych badań.
Pozostałe odpowiedzi są błędne typowo z jednego z dwóch powodów:
- krzywa 2/3/4 może mieć wyższe wartości w innym zakresie uzysków, ale nie w punkcie 60%,
- albo wynika to z pomylenia osi (odczyt niewłaściwej wielkości) lub odczytu dla innej wartości uzysku.
Wskazówka egzaminacyjna: w zadaniach "z wykresu" zawsze najpierw spełnij warunek liczbowy z treści (tu: 60%), dopiero potem porównuj krzywe. To ogranicza ryzyko wyboru intuicyjnego zamiast poprawnego odczytu.
