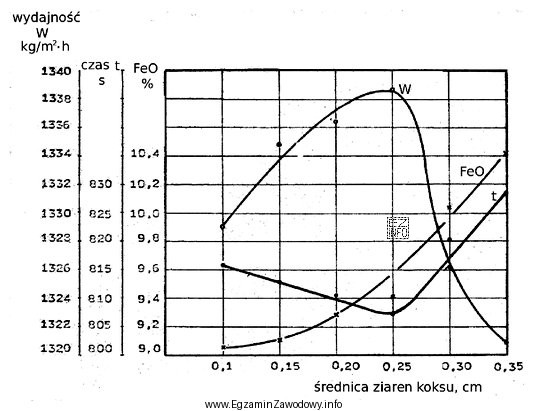

W zadaniach opartych o wykres technologiczny kluczowe jest rozpoznanie, która krzywa odpowiada poszukiwanej wielkości oraz jaką zmienną odkładano na osi poziomej. Tutaj osią poziomą jest średnica (ziarnistość) ziaren koksu w mieszance spiekalniczej, a na wykresie zestawiono kilka zależności (wydajność spiekania, czas spiekania oraz zawartość FeO w spieku).
Pytanie dotyczy wyłącznie tego, kiedy wydajność spiekania jest maksymalna. Oznacza to, że należy:
- odszukać na wykresie krzywą/oznaczenie odnoszące się do wydajności,
- znaleźć jej najwyższy punkt (maksimum),
- z tego punktu poprowadzić odczyt do osi średnicy ziaren koksu i przyjąć wartość przybliżoną.
Odpowiedź "0,25 cm" jest poprawna, ponieważ odpowiada położeniu maksimum krzywej wydajności na przedstawionym wykresie (najwyższa wartość wydajności przy tej ziarnistości).
Pozostałe propozycje są niepoprawne, bo nie trafiają w maksimum:
- "0,22 cm" wskazuje wartość z lewej strony maksimum (przed osiągnięciem najwyższej wydajności) albo odczyt z sąsiedniego punktu,
- "0,30 cm" leży za maksimum (po jego przekroczeniu wydajność jest już niższa),
- "0,35 cm" jest jeszcze dalej od optimum, więc tym bardziej nie odpowiada wartości maksymalnej.
Wskazówka egzaminacyjna: gdy na jednym wykresie są różne wielkości (wydajność/czas/FeO), łatwo pomylić krzywe. Zawsze najpierw potwierdź, że odczyt dotyczy wydajności, a dopiero potem szukaj maksimum i wartości na osi średnicy.
