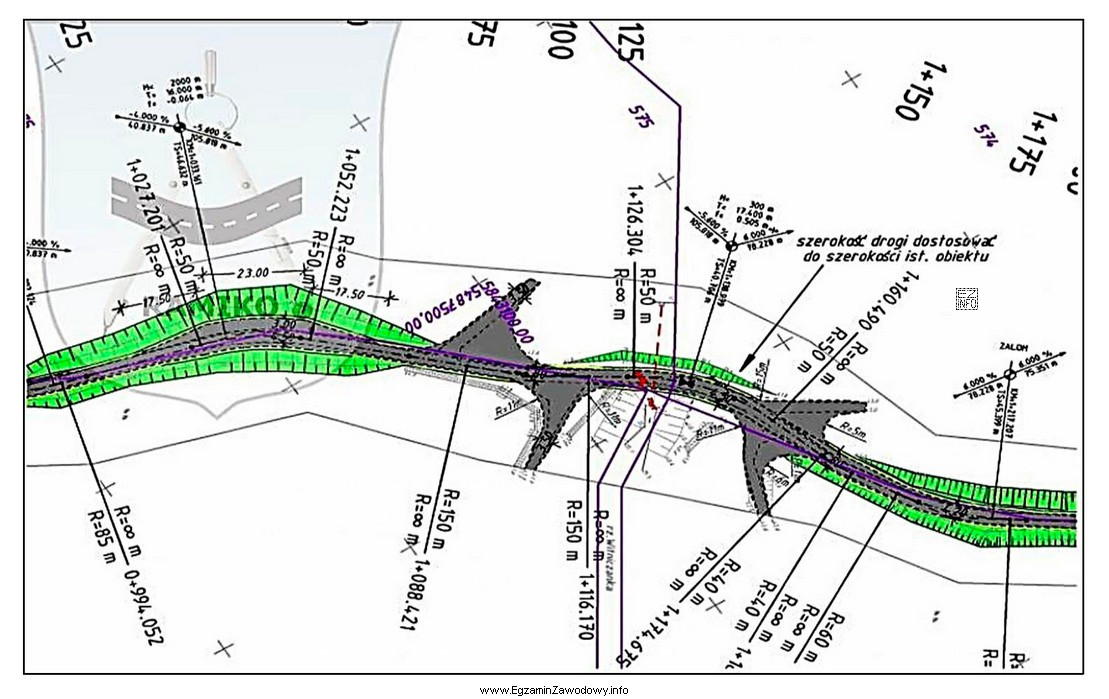

W tego typu zadaniach nie wykonuje się obliczeń – kluczowa jest umiejętność czytania schematu geometrii trasy. Łuk poziomy (łuk w planie) ma zwykle na rysunku podane podstawowe parametry, a najważniejszym z nich jest promień łuku, oznaczany literą R i wyrażany w metrach.
Aby udzielić poprawnej odpowiedzi, należy:
- zlokalizować na schemacie miejsce, gdzie łuk rozpoczyna się w podanym kilometrażu (km 1+126,304),
- odczytać wartość promienia przypisaną do tego konkretnego łuku (oznaczenie typu R = … m przy łuku),
- wybrać z odpowiedzi tę wartość, która dokładnie odpowiada odczytowi z rysunku.
Odpowiedź 50 m jest prawidłowa, ponieważ odpowiada wartości promienia przypisanej na schemacie do łuku rozpoczynającego się w podanym kilometrażu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 40 m – to inna wartość, która nie odpowiada oznaczeniu promienia dla wskazanego łuku; często bywa mylona z promieniem dla innego fragmentu trasy lub przyjętą "typową" wartością.
- 30 m – zbyt mały promień w kontekście tej konkretnej dokumentacji; wybór bywa skutkiem zgadywania lub mylenia promienia z inną liczbą na rysunku.
- 60 m – wartość większa, która nie wynika z oznaczenia promienia dla tego łuku; błąd może wynikać z przeoczenia, którego łuku dotyczy opis.
Wskazówka egzaminacyjna: najpierw znajdź kilometraż początku łuku, dopiero potem odczytaj parametr R. Nie sugeruj się "prawdopodobnymi" wartościami – w zadaniach rysunkowych liczy się dokładny odczyt z dokumentacji.
