KWALIFIKACJA ELM5 - CZERWIEC 2021



PYTANIE NR 19.

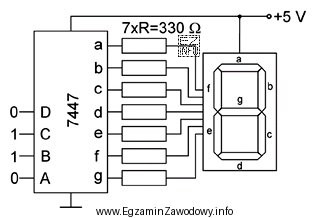

Zakładając, że bit D jest najbardziej znaczący, określ która cyfra pojawi się na wyświetlaczu siedmiosegmentowym.
Zakładając, że bit D jest najbardziej znaczący,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ 7447 to dekoder BCD na wyświetlacz 7-segmentowy. Sygnały na wejściach D, C, B, A są interpretowane jako liczba binarna, która jest następnie konwertowana na odpowiednią cyfrę na wyświetlaczu. W tym przypadku, kombinacja 1101 (13 w systemie dziesiętnym) na wyświetlaczu siedmiosegmentowym reprezentuje cyfrę 6.
