Układ korbowo-tłokowy przenosi siły gazowe z tłoka na wał korbowy, dlatego elementy takie jak sworzeń tłokowy oraz powierzchnie wału (czopy/obszary współpracy z łożyskowaniem) pracują pod dużym obciążeniem i wymagają prawidłowego smarowania. W praktyce serwisowej stan tych części często ocenia się najpierw wzrokowo, a dopiero potem pomiarami.
Dlaczego poprawna jest odpowiedź: "oba elementy są nadmiernie zużyte"?

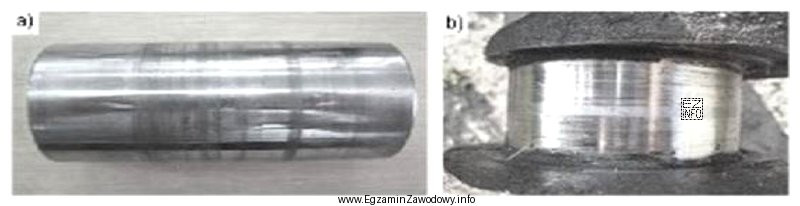

Jeżeli na ilustracjach widać charakterystyczne objawy typu: głębokie zarysowania, wżery, ślady zatarcia, miejscowe ubytki materiału, przebarwienia świadczące o przegrzaniu lub nierówną, "zmatowiałą" powierzchnię roboczą, to są to sygnały przekroczenia typowego zużycia eksploatacyjnego. Gdy takie cechy występują jednocześnie na obu przedstawionych elementach, wniosek o nadmiernym zużyciu dotyczy obu części.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "oba elementy są w dobrym stanie" – ta opcja byłaby właściwa tylko wtedy, gdy powierzchnie robocze byłyby gładkie, bez widocznych uszkodzeń, bez wżerów i bez śladów przegrzania. Skoro zadanie zakłada wnioskowanie "na podstawie wyglądu", a prawidłowa diagnoza wskazuje zużycie, ta odpowiedź przeczy obserwowanym oznakom.
- "sworzeń tłokowy jest zużyty, a wał w dobrym stanie" – błędna, jeśli ilustracja wału także wskazuje na uszkodzenia/zużycie (np. rysy lub ślady zatarcia). Częstą pułapką jest uznanie wału za "dobry" tylko dlatego, że jest większy i może wyglądać na mniej uszkodzony w ujęciu zdjęcia.
- "wał jest zużyty, a sworzeń tłokowy w dobrym stanie" – analogicznie błędna, jeśli również sworzeń ma ślady zużycia. Sworzeń bywa mylnie oceniany jako "dobry", gdy jest jedynie zabrudzony; w diagnostyce liczą się jednak ślady na powierzchni współpracy (rysy, wytarcia, odbarwienia).
Wskazówka egzaminacyjna: przy pytaniach z ilustracją nie opieraj się na ogólnym wrażeniu. Najpierw wypisz w myślach 2–3 typowe objawy nadmiernego zużycia (zatarcia, wżery, przebarwienia), a potem sprawdź, czy widać je na każdym z elementów. To zmniejsza ryzyko odpowiedzi "tylko jeden element zużyty" wybieranej na podstawie intuicji.
