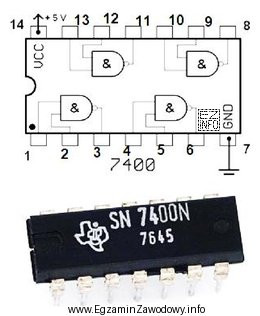

Układ 7400N należy do rodziny 74xx (TTL) i zawiera cztery niezależne bramki NAND, każda z dwoma wejściami. W praktyce oznacza to, że w jednej obudowie (najczęściej DIP‑14) znajdują się cztery powtarzalne "sekcje" logiczne: wejście A, wejście B oraz wyjście Y.
W typowym pinoucie dla 7400 w DIP‑14 wyjścia poszczególnych bramek znajdują się na określonych nóżkach (m.in. 3, 6, 8, 11). Dlatego stwierdzenie "nóżka numer 6 to wyjście bramki NAND" jest zgodne z funkcją tego wyprowadzenia w standardowym układzie.
Pozostałe odpowiedzi są niepoprawne z następujących powodów:
- "nóżka numer 13 to wejście do bramki AND" – 7400 realizuje bramki NAND, nie AND. Wejścia dotyczą bramek NAND, a nie AND; mylenie funkcji często wynika z podobieństwa układów 74xx o innych numerach (np. 7408).
- "nóżka numer 3 służy do zasilania układu" – w DIP‑14 zasilanie jest realizowane przez wyprowadzenia Vcc i GND (typowo 14 i 7). Nóżka 3 w tym układzie jest związana z funkcją logiczną (jedno z wyjść), a nie zasilaniem.
- "nóżka numer 10 spełnia taką samą funkcję jak nóżka numer 6" – nóżka 6 jest wyjściem konkretnej bramki, natomiast nóżka 10 w standardowym pinoucie pełni inną rolę (wejścia/wyjścia innej bramki są na innych pinach). Podobna funkcja "wyjście bramki" występuje, ale nie na tym samym numerze w taki sposób, jak sugeruje odpowiedź.
Wskazówka egzaminacyjna: przy pytaniach o funkcję nóżek najlepiej kojarzyć dwa piny zasilania (Vcc i GND), a następnie sprawdzić, czy wskazany pin nie należy do zestawu wyjść bramek. To ogranicza ryzyko pomylenia wejść, wyjść i zasilania.
