KWALIFIKACJA MTL3 - CZERWIEC 2019



PYTANIE NR 25.

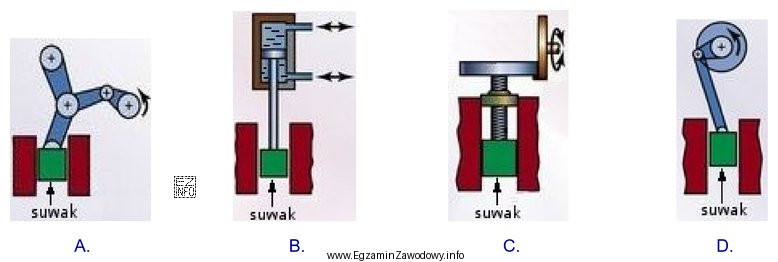

Zasadę działania prasy kolanowej przedstawiono na rysunku oznaczonym literą
Zasadę działania prasy kolanowej przedstawiono na rysunku oznaczonym literą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rysunek oznaczony literą A przedstawia prasę kolanową, gdzie widoczny jest mechanizm przekładający ruch obrotowy na ruch liniowy za pomocą układu dźwigni, co jest charakterystyczne dla pras kolanowych. Pozostałe rysunki przedstawiają inne typy mechanizmów: B - prasa z mechanizmem śrubowym, C - prasa z mechanizmem śrubowym i kołem zębatym, D - prasa z kołem pasowym i przekładnią pasową.
