KWALIFIKACJA BPO1 - CZERWIEC 2008



PYTANIE NR 8.

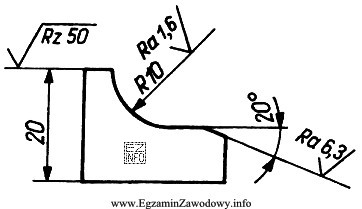

Zaznaczony na rysunku promień krzywizny łuku ma wartość
Ilustracja przedstawia techniczny rysunek fragmentu elementu mechanicznego, który może być częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Promień krzywizny łuku na rysunku technicznym odczytuje się z oznaczenia promienia (symbol "R" i podana liczba). Jeśli łuk jest zwymiarowany jako R10, to jego promień wynosi 10 mm. Pozostałe wartości nie odpowiadają oznaczeniu promienia dla wskazanego łuku.

Pełne wyjaśnienie:

W rysunku technicznym promień łuku jest standardowo podawany jako wymiar poprzedzony symbolem R. Odczyt polega na tym, aby:

  • zidentyfikować, który łuk został zwymiarowany (strzałka/linia odniesienia wskazuje fragment krzywizny),
  • sprawdzić, czy oznaczenie dotyczy promienia (R), a nie średnicy (⌀) lub innego parametru,
  • odczytać wartość liczbową i jednostkę (w rysunkach mechanicznych najczęściej mm).

Odpowiedź "10 mm" jest poprawna, ponieważ odpowiada typowemu zapisowi wymiaru promienia (np. R10), czyli promieniowi krzywizny wskazanego łuku.

Pozostałe odpowiedzi są niepoprawne z typowych powodów interpretacyjnych:

  • "6,3 mm" oraz "1,6 mm" to wartości, które wielu uczniów kojarzy z innymi oznaczeniami spotykanymi na dokumentacji (np. parametrami chropowatości), przez co mogą zostać błędnie wybrane "z przyzwyczajenia", a nie z odczytu symbolu promienia.
  • "20 mm" często bywa wynikiem pomylenia promienia ze średnicą (2R). Jeśli na rysunku jest promień 10 mm, to średnica odpowiadającego okręgu wynosiłaby 20 mm, ale pytanie dotyczy promienia, nie średnicy.

W praktyce (także w pracy technika BHP) umiejętność odczytu promieni i zaokrągleń jest przydatna przy ocenie zagrożeń mechanicznych: elementy o małych promieniach mogą tworzyć ostrzejsze krawędzie/naroża i zwiększać ryzyko skaleczeń, a dokumentacja techniczna bywa podstawą do weryfikacji, czy wykonanie spełnia założenia bezpieczeństwa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol R na rysunku technicznym?
Symbol R oznacza promień łuku lub okręgu. W praktyce zapis typu "R10" informuje, że promień krzywizny wskazanego łuku wynosi 10 (zwykle w milimetrach, jeśli tak przyjęto na rysunku). Nie należy mylić tego z oznaczeniem średnicy.
Jak odróżnić promień od średnicy na rysunku?
Promień jest zwykle oznaczany literą R, a średnica symbolem ⌀. Jeśli widzisz "R10", to jest promień 10. Jeśli widzisz "⌀20", to jest średnica 20. Typowy błąd to uznanie średnicy za promień albo odwrotnie.
Dlaczego 20 mm może kusić jako odpowiedź przy promieniu 10 mm?
To częsty mechanizm pomyłki: uczący się kojarzy zależność średnica = 2 × promień. Gdy na rysunku jest promień 10 mm, odpowiadająca średnica wynosi 20 mm, ale pytanie dotyczy promienia. Trzeba sprawdzić, czy jest "R", czy "⌀".
Czy wartości 1,6 i 6,3 występują w innych oznaczeniach technicznych?
Tak, takie liczby bywają spotykane w dokumentacji w innych kontekstach (np. parametry jakości powierzchni). To sprzyja błędom na egzaminie: wybór "znanej liczby" zamiast odczytu z symbolu wymiarowego. Zawsze szukaj, do czego odnosi się strzałka i jaki jest symbol.
Jak krok po kroku odczytać promień łuku z rysunku?
1) Znajdź łuk wskazany linią wymiarową.
2) Sprawdź symbol obok liczby: R oznacza promień.
3) Odczytaj liczbę przy symbolu.
4) Upewnij się co do jednostki (najczęściej mm).
5) Nie myl promienia ze średnicą.
Czy takie pytanie z rysunku technicznego ma sens na BHP?
Tak, bo w BHP często analizuje się dokumentację techniczną maszyn, osłon i elementów stanowiska. Umiejętność odczytu wymiarów (w tym promieni zaokrągleń) pomaga ocenić zagrożenia mechaniczne, ryzyko skaleczeń i zgodność wykonania z założeniami bezpieczeństwa.
Jakie błędy najczęściej popełnia się przy odczycie promieni?
Najczęściej: mylenie promienia ze średnicą, odczyt liczby bez uwzględnienia symbolu (R/⌀), wybór wartości "na oko" bez sprawdzenia strzałki oraz przenoszenie skojarzeń z innymi oznaczeniami (np. parametrów powierzchni). Pomaga zasada: najpierw symbol, potem liczba.
Kiedy na rysunku zamiast promienia podaje się średnicę?
Średnicę podaje się typowo dla pełnych okręgów, otworów, wałków i elementów cylindrycznych, gdzie kluczowy jest wymiar przekroju. Promień częściej dotyczy łuków, zaokrągleń i wycinków okręgu. Rozróżnienie ułatwia sprawdzenie symbolu: R vs ⌀.
Czy jednostką promienia na rysunku zawsze są milimetry?
Najczęściej w rysunkach maszynowych stosuje się milimetry, ale nie zawsze (zależy od przyjętych zasad w danej dokumentacji). Dlatego na egzaminie trzeba zwracać uwagę na informację o jednostkach w polu rysunkowym lub w opisie. Gdy jej nie ma, zwykle przyjmuje się mm.
Jak szybko sprawdzić, czy odpowiedź pasuje do pytania o promień?
Zrób "test symbolu": jeśli przy wymiarze widnieje R, wybierasz wartość promienia. Jeśli widzisz ⌀, wybierasz wartość średnicy. Dodatkowo spójrz, czy strzałka wskazuje łuk, a nie prostą krawędź. To ogranicza zgadywanie i błędy z roztargnienia.
info

Około 63% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Promień krzywizny łuku na rysunku technicznym odczytuje się z oznaczenia promienia (symbol "R" i podana liczba)."
