KWALIFIKACJA BPO1 - STYCZEŃ 2009

Wyjaśnienie poprawnej odpowiedzi:

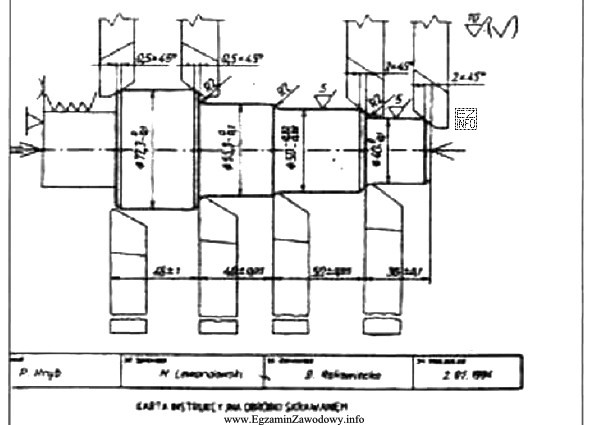

Rysunek przedstawia szczegółowe operacje technologiczne, które muszą być wykonane na poszczególnych powierzchniach obrabianego elementu. Zaznaczone są na nim konkretne operacje, takie jak toczenie, frezowanie, wiercenie itp., co jest charakterystyczne dla rysunku operacyjnego. Rysunek operacyjny służy do przedstawienia procesu wytwarzania części maszyn, narzędzi lub innych elementów, zaznaczając na nim wszystkie niezbędne operacje technologiczne.
