KWALIFIKACJA TWO3 - WRZESIEŃ 2014



PYTANIE NR 25.
Zgodnie z fragmentem instrukcji spawania automatycznego dla drugiej strony płata blachy o grubości
14 mm natężenie prądu należy ustawić na

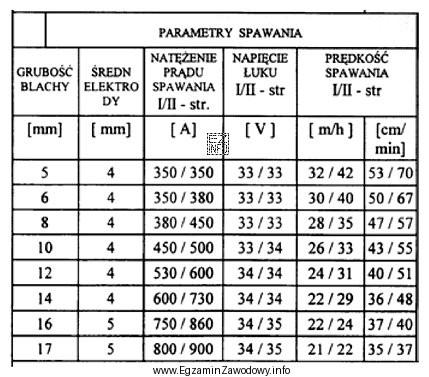

Ilustracja przedstawia tabelę z parametrami spawania, która jest częścią egzaminu zawodowego dla kwalifikacji M22 - Technik
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość natężenia prądu należy odczytać bezpośrednio z podanego fragmentu instrukcji spawania automatycznego dla drugiej strony płata blachy o grubości 14 mm.
Instrukcja wskazuje ustawienie 650 A, a pozostałe wartości dotyczą innych wariantów parametrów lub nie odpowiadają temu przypadkowi.

Pełne wyjaśnienie:

W tym typie zadania nie dobiera się parametrów "na wyczucie", tylko odczytuje je z dokumentacji technologicznej (instrukcji spawania/WPS) wskazanej w treści. Pytanie precyzuje trzy kluczowe warunki, które trzeba spełnić jednocześnie:

  • proces: spawanie automatyczne,
  • etap/strona: druga strona płata blachy,
  • materiał: blacha o grubości 14 mm.

Dopiero po znalezieniu w instrukcji wiersza/pozycji odpowiadającej dokładnie tym warunkom wybiera się wartość natężenia prądu. Dla tego przypadku instrukcja przewiduje ustawienie 650 A — dlatego jest to poprawna odpowiedź.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 550 A – to wartość niższa, która może występować w instrukcji dla innej grubości, innej strony, innej prędkości spawania albo innego wariantu technologii. Nie odpowiada wskazanemu przypadkowi (druga strona, 14 mm).
  • 380 A – wartość wyraźnie niższa; typowo byłaby kojarzona z innym zakresem grubości lub inną metodą/ustawieniami. W kontekście zadania nie jest przypisana do wariantu "druga strona, 14 mm".
  • 750 A – wartość wyższa; może dotyczyć innego wariantu (np. innej grubości, innej konfiguracji złącza, innej energii liniowej). Sam fakt, że jest "większa", nie czyni jej poprawną, jeśli instrukcja wskazuje 650 A.

Wskazówka egzaminacyjna: zwracaj uwagę na rozróżnienie "pierwsza/druga strona" i na grubość materiału. Najczęstszy błąd to odczyt parametrów z sąsiedniego wiersza tabeli lub z sekcji dla innego etapu spawania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest instrukcja spawania (WPS) i do czego służy na produkcji kadłuba?
Instrukcja spawania (często WPS) to dokument technologiczny określający parametry i warunki wykonania spoiny, np. prąd, napięcie, prędkość, rodzaj drutu i osłony. W budowie kadłubów służy do zapewnienia powtarzalnej jakości i zgodności procesu z wymaganiami technologicznymi.
Jak odczytać właściwe natężenie prądu z fragmentu instrukcji spawania?
Najpierw dopasuj wszystkie warunki z pytania do pozycji w instrukcji: metoda (np. automatyczna), grubość blachy, strona spawania (pierwsza/druga) oraz ewentualnie pozycja i typ złącza. Dopiero z tej konkretnej pozycji odczytaj prąd w amperach (A).
Dlaczego parametry spawania mogą się różnić dla pierwszej i drugiej strony spoiny?
Po wykonaniu pierwszej strony zmienia się geometria rowka, stopień przetopienia i odprowadzanie ciepła. Druga strona bywa wykonywana po obróbce lub z inną techniką prowadzenia łuku, dlatego instrukcja może wymagać innego natężenia prądu, aby uzyskać właściwy przetop i kształt spoiny.
Co oznacza natężenie prądu 650 A w spawaniu automatycznym?
Natężenie prądu (A) opisuje "siłę" prądu płynącego w obwodzie spawania i wpływa m.in. na ilość wprowadzanego ciepła, szybkość stapiania drutu oraz głębokość wtopienia. W spawaniu automatycznym wartości są ustalane technologicznie w instrukcji dla konkretnego wariantu złącza.
Czy na egzaminie trzeba znać wartości prądu na pamięć, czy wystarczy umieć je odczytać?
W tego typu zadaniach kluczowa jest umiejętność pracy z dokumentacją: odnalezienia właściwego wiersza/sekcji i poprawnego odczytu wartości. Zapamiętywanie konkretnych amperażów ma mniejsze znaczenie, bo w praktyce parametry dobiera się z instrukcji, a nie "z głowy".
Jakie błędy najczęściej popełnia się przy odczycie parametrów z instrukcji spawania?
Typowe pomyłki to: odczyt z wiersza dla innej grubości, pomieszanie pierwszej i drugiej strony, przeoczenie warunku procesu (np. automatyczne vs półautomatyczne) oraz mechaniczne wybieranie "największej" wartości. Pomaga zaznaczenie w instrukcji wszystkich kryteriów z pytania.
Dlaczego nie można wybierać prądu spawania tylko na zasadzie "im grubsza blacha, tym większy prąd"?
Bo prąd zależy nie tylko od grubości, ale też od rodzaju złącza, przygotowania krawędzi, prędkości spawania, średnicy drutu i wymaganego przetopu. Zbyt duży prąd może pogorszyć jakość (np. nadmierne wtopienie lub odkształcenia), a zbyt mały dać brak przetopu. Dlatego decyduje instrukcja.
Jak sprawdzić, czy jednostka w odpowiedzi to na pewno ampery (A)?
W instrukcjach spawania prąd jest oznaczany literą "A" (amper). Napięcie ma jednostkę "V", a prędkość podawania drutu lub spawania bywa w m/min albo cm/min. Na egzaminie zwracaj uwagę, czy pytanie mówi o "natężeniu prądu", bo wtedy szukasz wartości w A.
Kiedy w praktyce monter kadłubów korzysta z instrukcji spawania na stanowisku?
Najczęściej przed rozpoczęciem spawania danego złącza: aby ustawić parametry źródła, dobrać materiał dodatkowy i osłonę oraz potwierdzić wariant technologii dla konkretnej grubości i pozycji. Instrukcja jest też punktem odniesienia przy kontroli jakości i przy odbiorach prac spawalniczych.
Jakie informacje poza prądem zwykle zawiera instrukcja spawania automatycznego?
Zwykle znajdziesz tam m.in. napięcie łuku, prędkość spawania, prędkość podawania drutu, średnicę drutu, rodzaj gazu lub topnika, liczbę ściegów, przygotowanie krawędzi oraz wymagania wstępne (np. czystość, podgrzewanie). Na egzaminie warto umieć je rozróżniać.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

Materiały:

  • Materiały dydaktyczne o czytaniu WPS/instrukcji spawania w produkcji okrętowej
  • Podręcznik/kompendium z podstaw technologii spawania (parametry prąd/napięcie/prędkość)
  • Instrukcje stanowiskowe i przykładowe karty technologiczne stosowane w zakładach budowy/remontu jednostek pływających
