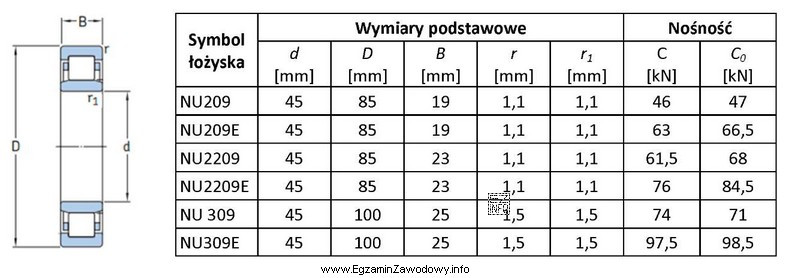

W zadaniach z doboru łożyska "na podstawie rysunku i tabeli" kluczowe są zawsze dwa kroki: dopasowanie wymiarów oraz spełnienie wymagania wytrzymałościowego (tu: nośność statyczna C0).
1) Dopasowanie wymiarów do wału i korpusu
Podane średnice wskazują, że potrzebne jest łożysko o średnicy otworu (d) równej średnicy czopa wału 45 mm oraz o średnicy zewnętrznej (D) równej średnicy otworu w korpusie 85 mm. Odpowiedź "NU309" jest typową pułapką: może mieć właściwą średnicę otworu, ale jako inna seria zwykle ma inną średnicę zewnętrzną, więc nie pasuje do oprawy.
2) Sprawdzenie nośności statycznej C0
Nawet jeśli kilka symboli pasuje wymiarowo (np. różne wykonania tej samej serii), trzeba wybrać takie, które w tabeli ma C0 co najmniej 84,5 kN. Wariant z dopiskiem "E" w oznaczeniu łożysk walcowych często wskazuje wykonanie o podwyższonej nośności (np. przez inną geometrię elementów tocznych), dlatego przy wymaganiu granicznym może decydować o spełnieniu warunku C0.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "NU209E" – seria "209" może odpowiadać innemu zestawowi wymiarów (zwłaszcza szerokości lub danych nośności) niż wymagana w zadaniu; w typowych tabelach doboru rozróżnienie "209" vs "2209" jest istotne.
- "NU2209" – pasuje do serii wymiarowej, ale brak dopisku "E" może oznaczać niższą wartość C0 niż wymagana; w doborze nie wolno pomijać kryterium nośności.
- "NU309" – inna seria, co zwykle oznacza inną średnicę zewnętrzną D, a więc brak zgodności z otworem w korpusie 85 mm.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się bardzo podobne symbole, najpierw "odsiej" te, które nie spełniają wymiarów d i D, a dopiero potem porównuj warianty (np. z "E") pod kątem C0. To ogranicza ryzyko pomyłki wynikającej z podobieństwa oznaczeń.
