KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2013



PYTANIE NR 3.

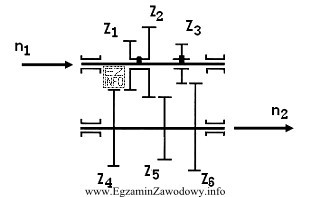

Zgodnie z przedstawionym schematem kinematycznym, napęd z wałka n1 na wałek n2 będzie przeniesiony, jeżeli będą zazębione ze sobą koła
Zgodnie z przedstawionym schematem kinematycznym, napęd z wałka
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby napęd z wałka n1 został przeniesiony na wałek n2, muszą być zazębione koła, które połączą oba wałki. Na schemacie koła Z1 i Z4 są na wspólnym wałku z kołem Z2, które jest zazębione z kołem Z3, a koło Z3 jest na wspólnym wałku z kołem Z6. Zatem zazębienie kół Z1 i Z4 lub Z3 i Z6 połączy wałki n1 i n2.
