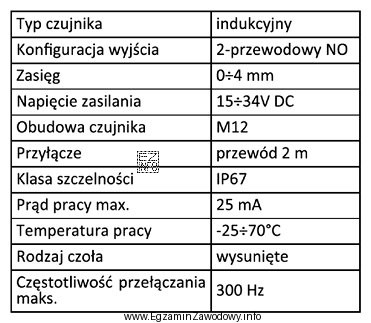

W zadaniu trzeba odczytać z tabeli dwa kluczowe ograniczenia pracy czujnika indukcyjnego: napięcie zasilania oraz maksymalny prąd pracy, a dodatkowo sprawdzić rodzaj prądu (DC/AC).
Tabela podaje napięcie zasilania 15–34 V DC. Oznacza to, że czujnik może być zasilany dowolnym napięciem mieszczącym się w tym przedziale, ale musi to być prąd stały (DC). Z tego powodu każda odpowiedź zawierająca AC (prąd przemienny) jest niezgodna z wymaganiami czujnika, nawet jeśli wartość napięcia liczbowo mieściłaby się w zakresie.
Drugi warunek to prąd pracy max. 25 mA. W praktyce oznacza to, że obciążenie podłączone do wyjścia czujnika (lub prąd pobierany w obwodzie pracy) nie może przekroczyć 25 mA. Parametr 20 mA jest mniejszy od 25 mA, więc jest bezpieczny. Natomiast 30 mA przekracza limit, co może prowadzić do nieprawidłowej pracy lub uszkodzenia elementu.
- Poprawne są parametry, które jednocześnie spełniają: zakres napięcia 15–34 V, rodzaj DC oraz prąd ≤ 25 mA.
- Parametry z AC są błędne, bo tabela wymaga DC.
- Parametry z prądem 30 mA są błędne, bo przekraczają wartość maksymalną.
Wskazówka egzaminacyjna: zawsze sprawdzaj wszystkie warunki graniczne z dokumentacji (zakres napięcia, typ zasilania i prąd maksymalny). Spełnienie tylko jednego kryterium nie wystarcza.
